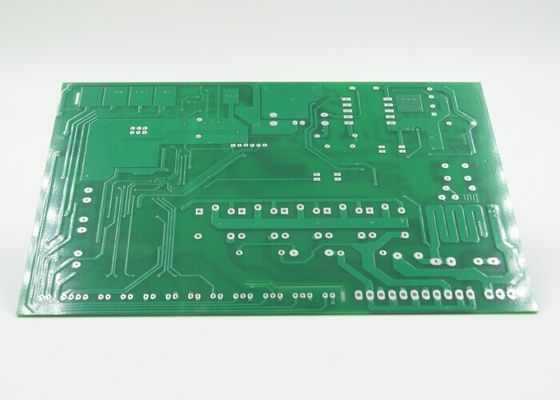

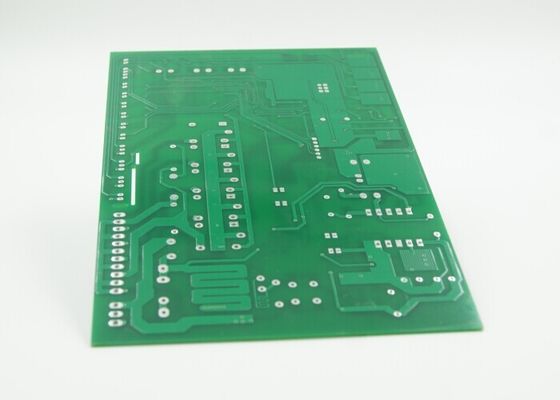

دو لایه برد مدار چاپی مس برای باتری / برق قدرت واحد تامین

دو لایه برد مدار چاپی مس برای باتری / برق قدرت واحد تامین

سنگین مس در لایه PCB اطلاعات عمومی

انجمن مس سنگین می کند مجموعه ای از تعریف در قانون مجازات اسلامی ندارد. با توجه به صنعت مدار چاپی، با این حال، peopel به طور کلی استفاده از این نام برای شناسایی یک تخته مدار چاپی با هادی های مسی 3 اونس / FT2 - 10 اونس / FT2 در درونی و / یا لایه های بیرونی. و افراطی PCB مس سنگین، به 20 اونس / FT2 به 200 اونس / FT2 برد مدار چاپی

مس سنگین به طور معمول برای محصولات مختلف استفاده می شود اما نه محدود به: توزیع توان بالا، اتلاف حرارت، ترانسفورماتور مسطح، مبدل های قدرت، و غیره

راهنمای طراحی برای سنگین مس در لایه PCB

نمونه عرض هادی / فاصله / تحمل ضخامت +/- 20٪ است، اگر چه تحمل تنگ تر دست یافتنی است.

حداقل عرض و ضخامت یک هادی PCB های مس سنگین در درجه اول بر اساس ظرفیت حمل جریان مورد نیاز و حداکثر مقدار مجاز افزایش درجه حرارت هادی تعیین می شود.

اثری مدار، بسته به فرآیند اندازه و ساخت آن، ممکن است مستطیل شکل در شکل. هادی های مسی سنگین به طور قابل توجهی می تواند به ضخامت کلی هیئت مدیره اضافه کنید.

افزودنی (آبکاری) پردازش ترجیح داده می شوند کاهشی (اچ) فرآیندهای اما گران تر هستند).

قابلیت سنگین مس در لایه PCB

مواد پایه: FR4 / آلومینیوم

ضخامت مس: 4 OZ ~ 6oz فروش

رئوس مطالب: مسیریابی، مشت زدن، V-برش

-چاپ: سفید / مشکی / آبی / سبز / قرمز نفت

پایان رساندن سطح: غوطه وری طلا، HASL، OSP
