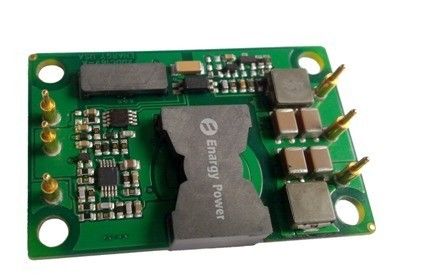

ولتاژ بالا ماژول مبدل DC-DC خروجی / برق صنعتی ± 18V / 1.4A XD50-24DB18-POC

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ ورودی

40

ولت

به طور مداوم، غیر عامل

38

ولت

به طور مداوم، عامل

40

ولت

عامل حفاظت گذرا، <100MS

عایق ولتاژ

2000

ولت

ورودی به خروجی

دمای عملیاتی

-40

100

℃

دمای ذخیره سازی

-55

115

℃

را قادر به -Vin ولتاژ

-0.5

15

ولت

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محدوده ولتاژ ورودی

18

24

36

ولت

مداوم

تحت ولتاژ تحریم

17.0

17.5

18.0

ولت

به نوبه خود - بر آستانه

16.0

16.5

17.0

ولت

به نوبه خود - فعال آستانه

حداکثر جریان ورودی

3.2

بار کامل، حداقل. ورودی

بهره وری

90

٪

توصیه خازن ورودی خارجی

100

میکروفاراد

0.1-0.2Ω ESR معمولی

بدون بار قدرت ورودی

0.2

W

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

خروجی محدوده ولتاژ

17.82

18.00

18.18

ولت

-17.28

-18.00

-18.72

ولت

خروجی محدوده فعلی

.14

1.4

+ 18V

.14

1.4

- 18V

تنظیم خط

+ 18V

± 1

٪ VOUT

خط پایین به بالا خط. بارگذاری کامل

- 18V

± 4

٪ VOUT

تنظیم بار

+ 18V

± 1

٪ VOUT

بار حداقل به بار کامل. ورودی اسمی،

- 18V

± 4

٪ VOUT

موج دار شدن (RMS)

+ 18V

50

ولت

20 پهنای باند مگاهرتز. خروجی با 10uF خازن الکترولیتی و 0.1uF خازن سرامیک در حال حاضر کامل امتیاز.

- 18V

50

سر و صدا (قله به قله)

+ 18V

60

ولت

- 18V

60

حداکثر خروجی و مهره.

2200

μF

18V ±

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

تغییر در جریان خروجی

(DI / DT = 0.1A / US)

300

ولت

25٪ ~ 50٪ ~ 25٪،

50٪ ~ 75٪ ~ 50٪ Iout1

تغییر در جریان خروجی

(DI / DT = 0.1A / US)

300

ولت

25٪ ~ 50٪ ~ 25٪،

50٪ ~ 75٪ ~ 50٪ Iout2

تغییر در جریان خروجی

(DI / DT = 0.5A / US)

400

ولت

25٪ ~ 50٪ ~ 25٪،

50٪ ~ 75٪ ~ 50٪ Iout1

تغییر در جریان خروجی

(DI / DT = 0.5A / US)

400

ولت

25٪ ~ 50٪ ~ 25٪،

50٪ ~ 75٪ ~ 50٪ Iout2

اقامت زمان

300

ایاالت متحده

به درون 1٪ VOUT اسم.

به نوبه خود در زمان

15

خانم

بارگذاری کامل؛ VOUT = 90٪ اسم، ± 18V

خاموش زمان سقوط

0.2

خانم

بارگذاری کامل؛ VOUT = 10٪ اسم، ± 18V

حد خارج ولتاژ خروجی

5

٪ VOUT

18V ±

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

فرکانس سوئیچینگ

180

200

230

کیلوهرتز

مرحله تنظیم و مرحله جداسازی

فعال کردن منبع جریان

1

میلی آمپر

فعال کردن (روشن - خاموش کنترل) مثبت منطق

1.0

14.0

ولت

در کنترل، منطق بالا و یا شناور

-0.5

0.3

ولت

خارج از کنترل، منطق کم

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محافظت در مقابل ولتاژ بیش از حد مجاز

120

٪ Vout1

نوع: حالت ولتاژ محدود

حداقل بار در ولتاژ ورودی

120

٪ Vout2

بیش از حد بار حفاظت

120

٪ Iout1

نوع: فعلی حالت، در ولتاژ ورودی، پالس توسط پالس آستانه حد فعلی،٪ بار امتیاز.

120

٪ Iout2

کوتاه - حفاظت از مدار

65

مگا اهم

نوع: سکسکه حالت، غیر نزدیک شدن، خودکار، بازیابی، اتصال کوتاه مقاومت

65

مگا اهم

بیش از حد دما حفاظت

125

℃

نوع: غیر نزدیک شدن، خودکار، بازیابی، آستانه، دما PCB

25

℃

پسماند

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ جداسازی

1500

ولت

ورودی به خروجی

مقاومت جداسازی

100

مگا اهم

در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪

خازن جداسازی

1000

بورس اوراق بهادار

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

وزن

25

G

MTBF (محاسبه)

1

MHrs

80٪ بار، 40 ℃ تا

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

دمای عملیاتی

-55

100

℃

تمدید، دمای PCB پایه

دمای ذخیره سازی

-55

125

℃

محیط

ضریب دما

± 0.02

٪ / ℃

رطوبت

95

٪ RH

رطوبت نسبی، غیر - تغلیظ

پارامتر

یادداشت

UL / cUL60950

EN60950

GB4943

تست شعله سوزن (IEC 695-2-2)

کمیسیون مستقل انتخابات 61000-4-2

شماره پین

نام

عملکرد

1

قادر ساختن

ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است.

2

VIN (-)

ولتاژ ورودی منفی

3

VIN (+)

ولتاژ ورودی مثبت

4

VOUT (+)

ولتاژ خروجی مثبت

5

کام

کام

6

VOUT (-)

ولتاژ خروجی منفی
