gaoxin بخش پارک صنعتی، GUANGMING جدید منطقه، شهر شنژن، استان گوانگدونگ، چین | Angelwang66@126.com |
Place of Origin: | China |
نام تجاری: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
قیمت: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
برجسته: | آداپتور برق پزشکی |
---|

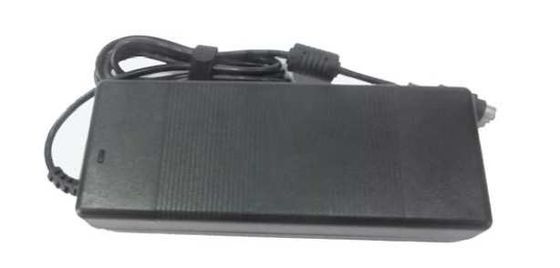

پزشکی منبع تغذیه / آداپتور برق 100W 24Volt DC / 6.4A MDA100-220S24
ویژگی های کلیدی
محدوده ورودی AC: 100 ~ 240VAC
خروجی سه گانه: 24V / 4.2A
اوج قدرت 160W
راندمان بالا: 85٪
تنظیم خط: 1 ± ≤٪
تنظیم بار: 2 ± ≤٪
موج دار شدن کم و سر و صدا: ≤200mV
حفاظت اتصال کوتاه
خروجی بیش از حفاظت جریان
خروجی حفاظت ولتاژ
بیش از حفاظت دما
سرد طبیعی
سازگار با RoHS
IEC60601-1 سازگار 3
UL94V-0 امتیاز شعله عقب افتاده
بررسی اجمالی محصولات
این استفاده از مبدل AC-DC پیشرفته پردازش قدرت،
فن آوری کنترل و بسته بندی به ارائه
عملکرد، انعطاف پذیری، قابلیت اطمینان و مقرون به صرفه بودن از
یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا
فراهم می کند چگالی توان بالا با سر و صدای کم و زیاد
بهره وری.
ویژگی های ورودی
پارامتر | M من N | T Y P | M تبر | نیت U | OTES N |
ولتاژ ورودی | 100 | 220 | 240 | VAC | |
محدوده ولتاژ ورودی AC | 90 | 264 | VAC | ||
امتیاز فرکانس ورودی AC | 50/60 | هرتز | |||
AC محدوده فرکانس ورودی | 47 | 63 | هرتز | ||
حداکثر. جریان ورودی | 2 |
| حداقل. ولتاژ ورودی، بار کامل | ||
ورودی جریان هجومی | 60 |
| ولتاژ 240Vacinput 25 ℃، شروع اول | ||
بهره وری | 85 | ٪ | ولتاژ ورودی، بار امتیاز | ||
ضریب قدرت | 92 | PF |
ویژگی های خروجی
پارامتر | M من N | T Y P | M تبر | نیت U | OTES N | |
محدوده ولتاژ خروجی | 23.53 | 24.30 | 24.48 | ولت | ||
محدوده فعلی خروجی | 0 | 4.5 |
| ورودی 240VAC اوج current6.87A / 1S، restoe2.5A / 5S | ||
تنظیم خط | ± 1 | ٪ | ||||
تنظیم بار | ± 2 | ٪ | ||||
تنظیم درجه حرارت | ± 0.002 | ٪ / ° C | بیش از مقدار درجه حرارت | |||
موج دار شدن و سر و صدا | 200 | ولت | دارای ورودی، بار کامل، 20 مگاهرتز پهنای باند | |||
پاسخ دینامیکی | انحراف | ± 5 | ٪ | 25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 1A با ما / | ||
تسویه زمان | 500 | ایاالت متحده | به درون 1٪ VOUT اسم. | |||
به نوبه خود در زمان ظهور | 50 | خانم | بار کامل، 10٪ ~ 90٪ VOUT | |||
به نوبه خود در زمان تاخیر | 3 | بازدید کنندگان | 220VAC، بار کامل | |||
حد خارج ولتاژ خروجی | ± 5 | ٪ | ||||
خازن خروجی | 2200 | μF |
ویژگی حفاظت
پارامتر | M من N | T Y P | M تبر | نیت U | OTES N |
خروجی بیش از ولتاژ حفاظت | 26 | 30 | ولت | سکسکه | |
خروجی بیش از حفاظت بار | 7 | 10 |
| سکسکه | |
کوتاه - حفاظت از مدار | 10 | مگا اهم | سکسکه |
مشخصات کلی
تبدیل 100W AC-DC
پارامتر
M من N | T Y P | M تبر | نیت U | OTES N | |
MTBF | 250 | KHrs | دارای ورودی، بار کامل، 25 ℃ | ||
وزن | 500 | G |
ویژگی های زیست محیطی
پارامتر | M من N | T Y P | M تبر | نیت U | OTES N |
دمای عملیاتی | 0 | 40 | ℃ | ||
دمای ذخیره سازی | -40 | 55 | ℃ | ||
رطوبت نسبی | 20 | 90 | ٪ | ||
ذخیره سازی رطوبت | 10 | 95 | ٪ | ||
ارتفاع | 3000 | متر | |||
فشار جو | 70 | 106 | بابا |
ویژگی های ایمنی
پارامتر | M من N | T Y P | M تبر | نیت U | OTES N | ||
انزوا ولتاژ | ورودی تولید | به | 4000 | VAC | 5MA / 1min، بدون قوس و شکست | ||
انزوا مقاومت | ورودی تولید | به | 10 | مگا اهم | 500VDC / 1min، فشار معمولی جو، 90٪ رطوبت |
ویژگی EM C
ITE متر | استاندارد | onditions C | OTES N | |
CE | EN55022 | کلاس B | تست سیستم پاس | |
RE | EN55022 | کلاس B | تست سیستم پاس | |
هارمونیک | EN61000-3-2 | لامپ نوع C الزامات | معیار B | |
نوسانات ولتاژ و سوسو زدن | EN61000-3-3 | تجهیزات کلاس A الزامات | معیار B | |
موج | EN61000-4-5 | حالت دیفرانسیل ± 2KV، در حالت معمول ± 4KV | معیار B | |
DIP | EN55024 EN61000-4-11 | افت ولتاژ به 0٪ اوت، 10ms در | معیار B، آزمون در مرحله 0، 90، 180 و 270 | |
افت ولتاژ به 40٪ اوت، 20ms | ||||
افت ولتاژ به 70٪ اوت، از 50ms | ||||
ESD | هوا | EN61000-4-2 | 8KV ± | معیار B |
تبدیل 100W AC-DC
تخلیه | ||||
تماس تخلیه | EN61000-4-2 | 4KV ± | معیار B | |
raing آتش | UL94-V0 | |||
درجه ضد آب | IP2X |
یادداشت:
معیار A: عملکرد عادی در طول و بعد از آزمون.
معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.
معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.
معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.
صلاحیت ارجاع محیط زیست
پارامتر پا | یادداشت |
ارتعاش | محدوده فرکانس: 5-20Hz، + های 3dB / OTC؛ 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3dB / OT C؛ XYZ تبر، 30min / محور رفت و برگشت فرکانس: محدوده فرکانس: 5-55Hz؛ دامنه: 0.35mm؛ رفت و برگشت چرخه فرکانس: 5min؛ XYZ تبر، 30min / محور |
شوک های مکانیکی | نیمه سینوسی موج، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / جهت |
سرد (در عمل) | IEC60068-2-1 آگهی |
حرارت مرطوب | IEC60068-2-67 سای |
دوچرخه سواری دما | 0 ° C تا 40 ° C، سطح شیب دار 15 ° C / دقیقه، 500 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = دقیقه به حداکثر، بار کامل، 100 چرخه |
حاشیه طراحی | Tmin-10 درجه سانتی گراد به Tmax در + 10 ° C، 5 مرحله درجه سانتی گراد، وین = دقیقه به حداکثر، 0-105٪ بار |
ازمون حیات | 95٪ Vin و بار، واحد در نقطه بار لازم، 1000 ساعت امتیاز |
توانایی لحیم کاری | IEC60068-2-20 |
پیروی از استانداردها
S T اجباری R د بازدید کنندگان | یادداشت |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
کمیسیون مستقل انتخابات 695-2-2 | تست شعله سوزن، آزمون در کل مجمع، هیئت مدیره و قطعات پلاستیکی UL94V-0 سازگار |
کمیسیون مستقل انتخابات 61000-4-2 |
اطلاعات فیزیکی
طول × عرض × heigth: 167.0 × 65.0 × 39.0 (میلی متر) 6.57 × 2.56 × 1.54 (در)
طراحی اتصال
مورد | سنجاق | عملکرد | یادداشت |
ورودی AC | 1 | N | پاها صاف خط AC |
2 | L | ||
DC خروجی | P1 | خروجی + | |
P2 | خروجی + | ||
P3 | خروجی - | ||
P4 | خروجی - |
