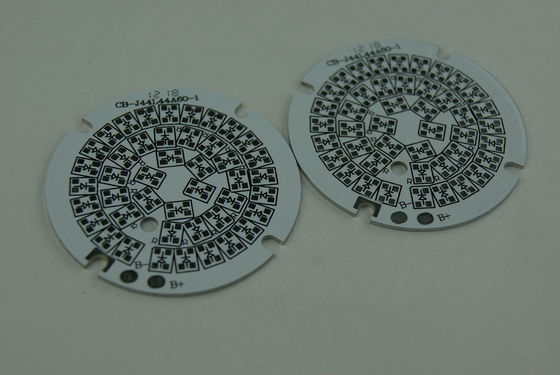

اتومبیل / قدرت / صوتی چند لایه آلومینیوم PCB انجمن MCPCB برای تبادل تبدیل

اتومبیل / قدرت / صوتی چند لایه آلومینیوم بر اساس MCPCB PCB برای تبادل تبدیل

تک لایه فلزی هسته PCB

یک لایه ساده تک MCPCB طرفه شامل یک پایه فلزی (معمولا آلومینیوم یا آلیاژ مس)، عایق (نارسانا) لایه، لایه مس مدار، قطعات IC و ماسک لحیم کاری.

دی الکتریک پیش آغشته فراهم می کند انتقال حرارت عالی از فویل و اجزای سازنده برای صفحه اصلی، در حالی که حفظ عایق الکتریکی بسیار عالی است. صفحه / مس پایه آلومینیوم می دهد بستر یکپارچگی مکانیکی تک طرفه، و توزیع و انتقال گرما را به یک سینک حرارتی، نصب و استقرار سطح و یا به طور مستقیم به هوای محیط.

MCPCB تک لایه را می توان با سطح مورد استفاده سوار و تراشه و سیم اجزاء، و مقاومت حرارتی بسیار پایین تر فراهم می کند از FR4 PWB. هسته فلزی فراهم می کند هزینه پایین تر از بسترهای سرامیک، و اجازه می دهد تا مناطق بسیار بزرگتر از بسترهای سرامیک.

لایه دو فلزی هسته PCB

دو لایه MCPCB است متشکل از دو لایه از هادی مسی، آنها را در همان سمت از هسته فلزی (معمولا آلومینیوم، مس یا آلیاژ آهن) قرار داده است. پایه فلزی است در پایین طیف MCPCB، متفاوت از MCPCB دو طرفه (دو لایه مس در هر طرف از هسته فلزی به ترتیب قرار داده شد) است، و شما فقط می توانید جمعیت SMD در سمت بالا.

مختلف با MCPCB تک لایه، 2 لایه MCPCB نیاز به یک مرحله دیگر با فشار دادن به ورقه ورقه (ورقه ورقه) حرارتی رسانا و فلزی هسته های image (همچنین به عنوان پایه فلزی شناخته شده) با هم.

در مقایسه با FR4 عادی، این sturcture نیاز به تکنولوژی و تجربه بیشتر در لمینیت از دو لایه با هم با هسته فلزی.

مراحل پردازش MCPCB با پایه فلزی تعبیه شده در PCB نسبتا پیچیده هستند به عنوان اتصال سوراخ پس از حفاری های اولیه در پایه فلزی به منظور آن را از مدار مورد نیاز است.

دو طرفه فلزی هسته PCB

این شهر همچنین دارای همان دو لایه از هادی مسی مانند دو لایه MCPCB، اما هسته فلزی در وسط دو هادی است، بنابراین وجود هادی هستید (کمیاب) در هر دو طرف هسته فلزی، و با Vias تا یکدیگر متصل می شوند. بنابراین ما نام آن را "دو طرفه MCPCB"، و شما می توانید SMD جمعیت در هر دو بالا و پایین.

مختلف با MCPCB تک لایه، MCPCB دو طرفه نیز نیاز به یک مرحله فشار دادن اضافی را به ورقه ورقه (ورقه ورقه) رسانا حرارتی تصویربرداری و هسته فلزی (همچنین به عنوان پایه فلزی شناخته شده) با هم. اما گاهی اوقات، برخی از خام فلزی چادری فروشنده مواد را مواد هیئت مدیره که در حال حاضر روکش فراهم کند.

در مقایسه با FR4 عادی، این sturcture نیاز به تکنولوژی و تجربه بیشتر در لمینیت از دو لایه با هم با هسته فلزی.

چند لایه فلزی هسته PCB

درست مثل PCB FR4، ما نیز می تواند تخته با بیش از 2 لایه از آثار را و ما آن را به نام "لایه چند MCPCB". ساختار مشابه با لایه FR4 چند است، اما بسیار پیچیده تر را به.

شما می توانید اجزای بیشتر بر روی تخته جمعیت، سیگنال و لایه زمین قرار داده به لایه های جدا، دستیابی به عملکرد بهتر در عملکرد الکتریکی.

در مقایسه با FR4 عادی، این sturcture نیاز به تکنولوژی و تجربه بیشتر در لمینیت بیش از دو لایه با هم با هسته فلزی و هزینه بسیار بالاتر از 2 لایه MCPCBor MCPCB دو طرفه.

استفاده از MCPCB

چراغ های LED: بالا در حال حاضر LED، ویژه، جریان بالا PCB

تجهیزات صنعتی قدرت: ترانزیستور قدرت بالا، آرایه ترانزیستور، فشار کشش و یا خروجی مدار قطب توتم (به TEM قطب)، رله حالت جامد، نبض درایور موتور، تقویت کننده موتور محاسبه (تقویت کننده عملیاتی برای serro موتور)، pole- تغییر دستگاه (اینورتر)

ماشین: شلیک پیاده سازی، تنظیم کننده قدرت، مبدل ارز، کنترل کننده های قدرت، سیستم های نوری متغیر

قدرت: ولتاژ سری تنظیم کننده، تعویض تنظیم کننده، مبدل DC-DC

OA: درایور چاپگر، بزرگ بستر نمایش الکترونیکی، هد چاپ حرارتی

صوتی: ورودی - خروجی آمپلی فایر، آمپلی فایر متعادل، تقویت کننده پیش سپر، تقویت کننده های صوتی، تقویت کننده قدرت

سایر: نیمه هادی هیئت مدیره عایق حرارتی، آرایه IC، آرایه مقاومت، تراشه حامل ICS، فرو رفتن حرارت، لایه سلول های خورشیدی، دستگاه های نیمه هادی تبرید

مزیت:

1. PCB آلومینیوم و LED کارخانه PCB مستقیم

2. PCB آلومینیوم و PCB، منجر به سیستم کنترل کیفیت جامع

3. PCB آلومینیوم و LED قیمت خوب PCB

4. PCB آلومینیوم و LED PCB سریع زمان به نوبه خود تحویل از 48hours.

5. PCB آلومینیوم و LED PCBcertification (ISO / UL E354810 / سازگار با استاندارد RoHS).

6. 8 سال تجربه در خدمات صادرات

7. PCB آلومینیوم و PCB LED هیچ MOQ است.

8. PCB است quality.Strict بالا از طریق theAOI (خودکار نوری بازرسی)، QA / QC، پرواز porbe، Etesting

ماده

مواد پایه آلومینیوم ما: bergquist (ایالات متحده آمریکا)، Polytronics (تایوان)، totking (چین)، و غیره. وسیعی هدایت حرارتی از 1W / mK است به 8 W / mK است مقاومت در برابر محدوده ولتاژ 2KV به 8KV که می تواند به ما کمک کند برای دیدار با هر نیاز از مشتریان ما نیز خرید هزینه را کاهش دهد.

قابلیت

لایه: 1-4layers

مواد پایه: آلومینیوم / مس / آهن آلیاژ

هدایت حرارتی (لایه dielectrial): 0.8، 1.5، 2.0، 3.0 W / mK است

مقاومت در برابر ولتاژ: 2000-8000V

انجمن ضخامت: 0.5MM ~ 3.0mm (0.02 "~ 0.12")

ضخامت مس: 0.5 OZ، 1.0 OZ، 2.0 OZ، 3.0 OZ، تا 6 OZ

رئوس مطالب: مسیریابی، مشت زدن، V-برش

-چاپ: سفید / مشکی / آبی / سبز / قرمز، TAIYO PSR4000 سفید

افسانه / سیلک رنگ: سیاه / سفید

پایان رساندن سطح: غوطه وری طلا، HASL، OSP

حداکثر اندازه پنل: 600 * 1200MM (23.62 "* 47.24")

بسته بندی: خلاء / کیسه های پلاستیکی

نمونه L / T: 4 تا 6 روز
