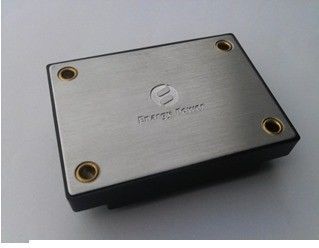

DC جدا شده ماژول مبدل DC / برق صنعتی 40W 12Volt / 3.33A XX40-24S12-PEC

DC جدا شده ماژول مبدل DC / برق صنعتی 40W 12Volt / 3.33A XX40-24S12-PEC

  • DC جدا شده ماژول مبدل DC / برق صنعتی 40W 12Volt / 3.33A XX40-24S12-PEC
DC جدا شده ماژول مبدل DC / برق صنعتی 40W 12Volt / 3.33A XX40-24S12-PEC
جزئیات محصول:
Place of Origin: China
نام تجاری: Enargy
Model Number: XX40-24S12-PEC
پرداخت:
Minimum Order Quantity: 1pcs
قیمت: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
مخاطب
توضیحات محصول جزئیات
برجسته:

برق صنعتی

,

DC صنعتی مبدل dc

برق صنعتی 40W خروجی 12V / 3.33A XX40-24S12-PEC

ویژگی های کلیدی

قدرت خروجی: 40W

محدوده ورودی ای: 18-36VDC

راندمان تبدیل بالا: تا 90٪

تنظیم خط ± 1٪

تنظیم بار ± 1٪

فرکانس عامل ثابت

جداسازی ولتاژ: 1،500V

فعال کردن (روشن / خاموش) کنترل

ورودی تحت ولتاژ قفل کردن

ولتاژ خروجی تر و تمیز: ± 8٪ VOUT

بررسی اجمالی محصولات

این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.

ویژگی های الکتریکی

ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.

اعتبار حداکثر مطلق

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ ورودی

50

ولت

به طور مداوم، غیر عامل

40

ولت

به طور مداوم، عامل

50

ولت

عامل حفاظت گذرا، <100MS

عایق ولتاژ

2000

ولت

ورودی به خروجی

دمای عملیاتی

-40

100

درجه حرارت شاسی

دمای ذخیره سازی

-55

115

ویژگی های ورودی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محدوده ولتاژ ورودی

18

24

36

ولت

تحت ولتاژ تحریم

17.9

ولت

به نوبه خود - بر آستانه، نیمی بار

15.0

ولت

به نوبه خود - فعال آستانه، نیمه بار

حداکثر جریان ورودی

3.0

بار کامل، حداقل. ورودی

بهره وری

90

٪

ورودی نامی؛ بارگذاری کامل

توصیه خازن ورودی خارجی

100

میکروفاراد

0.1-0.2Ω ESR معمولی

ویژگی های خروجی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ خروجی تنظیم نقطه

11.88

12.00

12.12

ولت

ورودی نامی؛ بار نیم

خروجی محدوده ولتاژ

11.76

12.00

12.24

ولت

خروجی محدوده فعلی

0

3.33

تنظیم خط

± 1

٪

خط پایین به بالا خط. بارگذاری کامل

تنظیم بار

± 1

٪

هیچ بار به بار کامل. ورودی نامی

تنظیم درجه حرارت

± 0.02

٪ / ° C

بیش از مقدار درجه حرارت

حد فعلی

3.5

6.5

ولتاژ خروجی 90٪ از اسمی

سر و صدا (قله به قله)

120

ولت

حداکثر خروجی و مهره.

3000

μF

بارگذاری کامل

مشخصات پاسخ پویا

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

تغییر در جریان خروجی

(DI / DT = 0.1A / US)

± 400

ولت

50٪ تا 75٪ تا 50٪ Iout حداکثر

تغییر در جریان خروجی

(DI / DT = 2.5A / US)

± 400

ولت

50٪ تا 75٪ تا 50٪ Iout حداکثر

اقامت زمان

300

ایاالت متحده

به درون 1٪ VOUT اسم.

حد خارج ولتاژ خروجی

5

٪

ویژگی های عملکردی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

فرکانس سوئیچینگ

180

200

230

کیلوهرتز

خروجی ولتاژ اصلاح

10

٪

تر و تمیز، اصلاح پین به (+) VOUT.

8

٪

تر و تمیز کردن، تر و تمیز پین به کام،

فعال کردن منبع جریان

1

میلی آمپر

فعال کردن (روشن - خاموش کنترل) مثبت منطق

1

15

ولت

در کنترل، منطق بالا و یا شناور

-0.5

0.3

ولت

خارج از کنترل، منطق کم

کوتاه - حفاظت از مدار

10

مگا اهم

نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت

ویژگی جداسازی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ جداسازی

1500

ولت

ورودی به خروجی، 1mA

1500

ولت

ورودی به شاسی، 1mA

500

ولت

خروجی به شاسی، 1mA

مقاومت جداسازی

100

مگا اهم

در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪

خازن جداسازی

1000

بورس اوراق بهادار

ویژگی های زیست محیطی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

دمای عملیاتی

-40

100

تمدید، درجه حرارت شاسی

دمای ذخیره سازی

-55

115

محیط

ضریب دما

± 0.02

٪ / ℃

رطوبت

20

96

٪ RH

رطوبت نسبی، غیر - تغلیظ

ارتفاع

3000

متر

برنامه معمول توصیه می شود

شکل 1: مدار برنامه های کاربردی نمونه (واحد منطق و منفی، به طور دائم فعال کنید).

نقش دهنده

ارزش

تنظیمات.

C1 ~ C5

1uF

SMD1210-100V-X7R

C6

100nF

SMD1210-100V-X7R

C8 ~ C11

100nF

SMD2220-1000V-X7R

L1، L2

2.4uH

ACM1211-701-2PL-TL01

C7

470uF

خازن های الکترولیتی (100V)

C12

220uF

خازن های الکترولیتی (63V)

نمای کلی مکانیک

یادداشت:

1. تمام پین 0.040 "(1.02mm) قطر.

2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).

x.xxx ± 0.010 در. (x.xx ± 0.25mm)

پین نامگذاریهای

شماره پین

نام

عملکرد

1

قادر ساختن

ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است.

2

VIN (-)

ولتاژ ورودی منفی

3

VIN (+)

ولتاژ ورودی مثبت

4

VOUT (+)

ولتاژ خروجی مثبت

5

کام

ولتاژ خروجی منفی

6

تر و تمیز

تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است.
