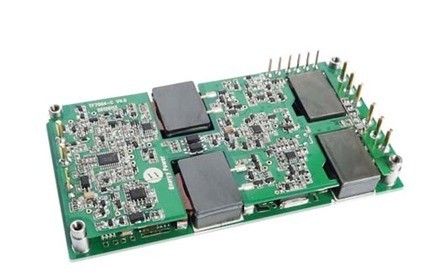

قدرت بالا 700W تبدیل صنعتی DC-DC 30V / 24A سازگار با استاندارد RoHS TF700-48S30-NOC

برق صنعتی 700W خروجی 30V / 24A TF700-48S30-NOC

ویژگی های کلیدی

قدرت خروجی: 700W

محدوده ورودی ای: 36-72VDC

راندمان بالا تبدیل: تا 92٪

تنظیم خط ± 1٪

تنظیم بار ± 1٪

فرکانس عامل ثابت

جداسازی ولتاژ: 1،500V

فعال کردن (روشن / خاموش) کنترل

خروجی بیش از حد بار حفاظت

خروجی حفاظت ولتاژ بیش از حد

حالت سکسکه حفاظت اتصال کوتاه

بیش از حد دما حفاظت

ورودی تحت ولتاژ قفل کردن

UL94V-0 امتیاز شعله عقب افتاده

سازگار با RoHS

بررسی اجمالی محصولات

این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.

ویژگی های الکتریکی

ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.

ویژگی های ورودی

ویژگی های خروجی

مشخصات پاسخ پویا

ویژگی های عملکردی

ویژگی جداسازی

مشخصات کلی

ویژگی های زیست محیطی

مشخصات تابع

فعال کردن (ON / OFF) کنترل (پین 3 و Pin4):

پین فعال کردن اجازه می دهد تا ماژول قدرت به روشن و خاموش الکترونیکی. تابع فعال (روشن / خاموش) برای حفظ قدرت باتری ها برای قدرت پالس یا برای قدرت تا توالی مفید است.

پین فعال کردن به -Vin اشاره شده است. این است که کشیده تا در داخل، به طوری که هیچ منبع ولتاژ خارجی مورد نیاز است. گردآورنده باز (یا تخلیه باز) سوئیچ برای کنترل پین فعال کردن توصیه می شود.

هنگام استفاده از پین فعال کردن، مطمئن شوید که مرجع است که واقعا پین -Vin، نه جلوتر از فیلتر EMI و یا از راه دور از واحد. نوری اتصال سیگنال کنترل محل و علت متصل أبت به طور مستقیم در ماژول هر یک از این مشکلات اجتناب کنند. اگر پین فعال کردن استفاده نمی شود، می توان آن را شناور (منطق مثبت) به سمت چپ یا متصل به پین ​​-Vin (منطق منفی). شکل جزئیات پنج مدارهای ممکن برای رانندگی ON / OFF پین. شکل B یک نگاه دقیق از داخلی مدارات ON / OFF است.

شکل A: مدارهای مختلف برای رانندگی ON / OFF پین.

شکل B: ON داخلی / OFF پین مدار

سنجش از دور (پن 7 و 8):

سنجش از راه دور اجازه می دهد تا تبدیل به حس ولتاژ خروجی به طور مستقیم در نقطه ای از بار و در نتیجه به طور خودکار جبران بار هادی توزیع و تماس با ضرر و زیان (شکل C). است یک معنا برتری هر یک از ترمینال خروجی، تعیین شده + حس و -Sense وجود دارد. این منجر حمل جریان خیلی پایین در مقایسه با منجر بار. داخلی یک مقاومت بین ترمینال حس و ترمینال خروجی قدرت متصل است. اگر حس از راه دور استفاده نمی شود، به این معنا منجر نیاز دارد که به منجر خروجی های مربوطه خود را (شکل D) کوتاه شود.

مراقبت است در هنگام ساخت اتصالات خروجی گرفته شود. اگر پایانه های خروجی باید قبل از خطوط حس قطع، جریان بار کامل خواهد شد خطوط حس جریان و آسیب مقاومت سنجش داخلی. مطمئن باشید که همیشه قبل از هر گونه اتصالات خروجی قدرت پایین مبدل. حداکثر ولتاژ جبران افت خط است تا 0.5V

شکل C: اتصال از راه دور حس

شکل D: اتصال از راه دور حس

ویژگی های حفاظت

· ورودی تحت ولتاژ تحریم: مبدل طراحی شده است برای خاموش کردن هنگامی که ولتاژ ورودی بیش از حد کم است، کمک به جلوگیری از مشکل بی ثباتی سیستم ورودی، مدار قفل یک مقایسه با پسماند DC است. هنگامی که ولتاژ ورودی در حال افزایش است، باید آن را به نوبه خود در آستانه ولتاژ معمولی (ذکر شده در صفحه مشخصات) تجاوز قبل از مبدل تبدیل خواهد شد. هنگامی که تبدیل است، ولتاژ ورودی باید به کمتر از معمول مقدار آستانه ولتاژ خاموش سقوط قبل از تبدیل خاموش خواهد شد.

· جریان خروجی محدودیت: حداکثر حال حاضر به عنوان ولتاژ خروجی قطره ثابت می ماند. با این حال، پس از آن که امپدانس کوتاه در خروجی به اندازه کافی کوچک به افت ولتاژ خروجی زیر خروجی مشخص جریان DC-حد ولتاژ خاموش است، مبدل به حالت وقفه نامحدود دولت حفاظت اتصال کوتاه تا شرایط اتصال کوتاه حذف شده است. این مانع از گرمایش بیش از حد از تبدیل و یا هیئت مدیره بار.

· خاموش کردن بیش از حد دما: سنسور دما در مبدل حواس میانگین دما در ماژول. مدار خاموش شدن حرارتی طراحی شده است به نوبه خود تبدیل کردن هنگامی که درجه حرارت در محل احساس ارزش خاموش کردن بیش از حد دما می رسد. این اجازه می دهد تا تبدیل به نوبه خود دوباره هنگامی که درجه حرارت از محل احساس می افتد توسط مقدار از خاموش کردن بیش از حد دما ارزش راه اندازی مجدد پسماند.

روش آزمون

خروجی موج دار شدن و تست سر و صدا:

موج دار شدن خروجی موج دار شدن فرکانس و فرکانس بالا خوشه سر و صدا سوئیچینگ تشکیل شده است. فرکانس موج دار شدن سوئیچینگ اساسی (یا موج دار شدن پایه) در 100KHz به محدوده 1MHz است. فرکانس سوئیچینگ بالا سنبله سر و صدا (و یا تعویض سر و صدا) در 10 مگاهرتز به محدوده 50MHz است. سر و صدا تغییر به طور معمول با 20 مگاهرتز پهنای باند مشخص شده که شامل تمام هارمونیک قابل توجهی برای خوشه سر و صدا.

ساده ترین راه برای اندازه گیری ریپل خروجی و سر و صدا است به استفاده از یک نوک پروب اسیلوسکوپ و حلقه زمین به طور مستقیم در برابر مبدل قدرت پین خروجی فشرده، به عنوان زیر نشان داده شده. این باعث می شود کوتاه ترین اتصال ممکن است در سراسر پایانه خروجی. اسیلوسکوپ پروب کلیپ زمین باید در موج دار شدن و سر و صدا اندازه گیری می شود هرگز استفاده می شود. کلیپ زمین نه تنها به عنوان یک آنتن و وانت تابش انرژی با فرکانس بالا عمل می کنند، اما آن را به سر و صدا حالت مشترک به اندازه گیری و همچنین معرفی.

راه اندازی تست استاندارد برای موج دار شدن و سر و صدا اندازه گیری در شکل E. سوکت پروب (تکترونیکس، PN 131.0258-00) برای اندازه گیری استفاده می شود برای از بین بردن نویز مرتبط با کلیپ زمین طولانی از پروب دامنه نشان داده شده است.

شکل E: موج دار شدن و سر و صدا استاندارد تست معنی.
