gaoxin بخش پارک صنعتی، GUANGMING جدید منطقه، شهر شنژن، استان گوانگدونگ، چین | Angelwang66@126.com |
Place of Origin: | China |
نام تجاری: | Enargy |
Model Number: | XD50-48S12-PEM |
Minimum Order Quantity: | 1pcs |
---|---|
قیمت: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
برجسته: | برق صنعتی,DC صنعتی مبدل dc |
---|

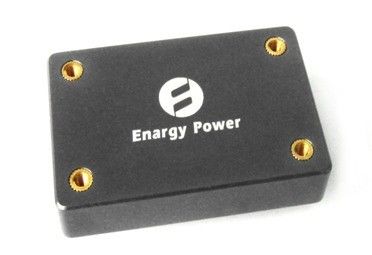

برق صنعتی 50W خروجی 12V / 4.2A XD50-48S12-PEM
ویژگی های کلیدی
قدرت خروجی: 50W
محدوده ورودی ای: 36-72VDC
راندمان تبدیل بالا: تا 93٪
تنظیم خط ± 1٪
تنظیم بار ± 1٪
فرکانس عامل ثابت
ولتاژ جداسازی: 1500V
فعال کردن (روشن / خاموش) کنترل
خروجی بیش از حد بار حفاظت
حالت سکسکه حفاظت اتصال کوتاه
ورودی تحت ولتاژ قفل کردن
تر و تمیز ولتاژ خروجی: -8٪ ~ 10٪ + VOUT
بررسی اجمالی محصولات
این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.
اعتبار حداکثر مطلق
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 78 | ولت | به طور مداوم، غیر عامل | ||
75 | ولت | به طور مداوم، عامل | |||
78 | ولت | عامل حفاظت گذرا، <100MS | |||
عایق ولتاژ | 2000 | ولت | ورودی به خروجی | ||
دمای عملیاتی | -55 | 100 | ℃ | ||
دمای ذخیره سازی | -65 | 125 | ℃ |
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 36 | 48 | 72 | ولت | مداوم |
تحت ولتاژ تحریم | 35.5 | 35.9 | ولت | به نوبه خود - بر آستانه | |
32.5 | 33.5 | ولت | به نوبه خود - فعال آستانه | ||
حداکثر جریان ورودی | 1.8 |
| بار کامل، حداقل. ورودی | ||
بهره وری | 91 | ٪ | |||
توصیه خازن ورودی خارجی | 100 | میکروفاراد | 0.1-0.2Ω ESR معمولی |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ خروجی تنظیم نقطه | 11.8 | 12.00 | 12.12 | ولت | ورودی نامی؛ بدون بار؛ 25 ℃ |
خروجی محدوده ولتاژ | 11.76 | 12.00 | 12.24 | ولت | |
خروجی محدوده فعلی | 0 | 4.2 |
| موضوع را به بار لازم حرارتی | |
تنظیم خط | ± 0.02 | ± 1 | ٪ | خط پایین به بالا خط. بارگذاری کامل | |
تنظیم بار | ± 0.02 | ± 1 | ٪ | هیچ بار به بار کامل. ورودی نامی | |
تنظیم درجه حرارت | ± 0.02 | ٪ / ° C | بیش از مقدار درجه حرارت | ||
حد فعلی | 4.6 | 7.6 |
| voltage90 خروجی٪ از اسمی | |
موج دار شدن (RMS) | 30 | ولت | ورودی نامی؛ بارگذاری کامل؛ پهنای باند 20 مگاهرتز. | ||
سر و صدا (قله به قله) | 120 | ولت | |||
حداکثر خروجی و مهره. | 220 | 3000 | μF | ورودی نامی؛ بارگذاری کامل | |
خروجی ولتاژ اصلاح | 10 | ٪ | ورودی نامی؛ بارگذاری کامل؛ 25 ° C | ||
-8 |
مشخصات پاسخ پویا
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
تغییر در جریان خروجی (DI / DT = 0.1A / US) | 480 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
تغییر در جریان خروجی (DI / DT = 2.5A / US) | 480 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
اقامت زمان | 300 | ایاالت متحده | به درون 1٪ VOUT اسم. | ||
به نوبه خود در زمان | 50 | خانم | بارگذاری کامل؛ VOUT = 90٪ اسم | ||
حد خارج ولتاژ خروجی | 5 | ٪ |
ویژگی های عملکردی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
فرکانس سوئیچینگ | 187 | 200 | 230 | کیلوهرتز | مرحله تنظیم و مرحله جداسازی |
تر و تمیز (Pin6) | مشاهده ولتاژ part3.1 اصلاح (Pin6) | ||||
خروجی ولتاژ اصلاح | 10 | ٪ | تر و تمیز، اصلاح پین به (-) VOUT. | ||
8 | ٪ | تر و تمیز کردن، اصلاح پین به (+) VOUT. | |||
فعال کردن (ON / OFF) کنترل (PIN1) | بخش 3.2 را ببینید | ||||
فعال کردن منبع جریان | 1 | میلی آمپر | |||
فعال کردن (روشن - خاموش کنترل) مثبت منطق | 1 | 15 | ولت | در کنترل، منطق بالا و یا شناور | |
-0.5 | 0.3 | ولت | خارج از کنترل، منطق کم | ||
بیش از حد بار حفاظت | 110 | ٪ | فعلی حالت، پالس توسط پالس حد فعلی آستانه، (بار٪ امتیاز) | ||
کوتاه - حفاظت از مدار | 10 | مگا اهم | نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت |
ویژگی جداسازی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ جداسازی | 1500 | ولت | ورودی به خروجی | ||
1500 | ولت | ورودی به پایه | |||
500 | ولت | خروجی به پایه | |||
مقاومت جداسازی | 100 | مگا اهم | در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪ | ||
خازن جداسازی | 1000 | بورس اوراق بهادار |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -55 | 100 | ℃ | تمدید، دمای PCB پایه | |
دمای ذخیره سازی | -65 | 125 | ℃ | محیط | |
ضریب دما | ± 0.02 | ٪ / ℃ | |||
رطوبت | 20 | 95 | ٪ RH | رطوبت نسبی، غیر - تغلیظ |
نمای کلی مکانیک
یادداشت:
1. تمام پین 0.040 "(1.02mm) قطر
2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).
x.xxx ± 0.010 در. (x.xx ± 0.25mm)
پین نامگذاریهای
شماره پین | نام | عملکرد |
1 | قادر ساختن | ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است. |
2 | VIN (-) | ولتاژ ورودی منفی |
3 | VIN (+) | ولتاژ ورودی مثبت |
4 | VOUT (+) | ولتاژ خروجی مثبت |
5 | کام | ولتاژ خروجی منفی |
6 | تر و تمیز | تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است. |
