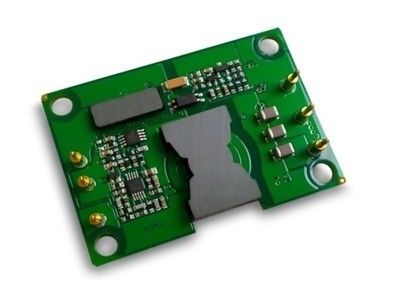

برق صنعتی 50W خروجی 5V / 10A XD50-24S5-POCW
ویژگی های کلیدی
قدرت خروجی: 50W
محدوده ورودی ای: 20-60VDC
راندمان تبدیل بالا: تا 88٪
تنظیم خط ± 1٪
تنظیم بار ± 1٪
فرکانس عامل ثابت
ولتاژ جداسازی: 1500V
فعال کردن (روشن / خاموش) کنترل
خروجی بیش از حد بار حفاظت
خروجی بیش از حفاظت ولتاژ
حالت سکسکه حفاظت اتصال کوتاه
ورودی تحت ولتاژ قفل کردن
خروجی تر و تمیز ولتاژ: -8 ~ + 10٪ VOUT
بررسی اجمالی محصولات
این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای محیط اعمال می شود، غیر این صورت مشخص.
اعتبار حداکثر مطلق
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | | | 65 | ولت | به طور مداوم، غیر عامل |
| | 60 | ولت | به طور مداوم، عامل |
| | 65 | ولت | عامل حفاظت گذرا، <100MS |
عایق ولتاژ | | | 2000 | ولت | ورودی به خروجی |
دمای عملیاتی | -40 | | 100 | ℃ | دمای PCB |
دمای ذخیره سازی | -55 | | 115 | ℃ | دمای محیط، |
را قادر به -Vin ولتاژ | -2 | | 15 | ولت | |
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 20 | 24 | 60 | ولت | مداوم |
تحت ولتاژ تحریم | 19.0 | 19.5 | 19.9 | ولت | به نوبه خود - بر آستانه |
18.0 | 18.5 | 19.0 | ولت | به نوبه خود - فعال آستانه |
حداکثر جریان ورودی | | | 3.5 | | بار کامل، حداقل. ورودی |
بهره وری | | 88 | | ٪ | |
اتلاف | | 2 | 6 | W | بدون بار |
توصیه خازن ورودی خارجی | | 100 | | میکروفاراد | 0.1-0.2W ESR معمولی |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ خروجی تنظیم نقطه | 4.95 | 5.00 | 5.05 | ولت | ورودی نامی؛ بدون بار |
خروجی محدوده ولتاژ | 4.90 | 5.00 | 5.10 | ولت | |
خروجی محدوده فعلی | 0 | | 10 | | موضوع را به بار لازم حرارتی |
تنظیم خط | | ± 0.2 | ± 1 | ٪ | خط پایین به بالا خط. بارگذاری کامل |
تنظیم بار | | ± 0.2 | ± 1 | ٪ | هیچ بار به بار کامل. ورودی نامی |
تنظیم درجه حرارت | | | ± 0.02 | ٪ / ° C | بیش از مقدار درجه حرارت |
حد فعلی | | 12.5 | | | ولتاژ خروجی 90٪ از اسمی |
جریان اتصال کوتاه | | 10 | 20 | | ولتاژ خروجی <250 میلی ولت |
موج دار شدن (RMS) | | 15 | | ولت | 20 پهنای باند مگاهرتز. |
سر و صدا (قله به قله) | | 75 | | ولت |
حداکثر خروجی و مهره. | | | 4000 | μF | |
مشخصات پاسخ پویا
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
تغییر در جریان خروجی (DI / DT = 0.1A / US) | | 250 | | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر |
تغییر در جریان خروجی (DI / DT = 2.5A / US) | | 250 | | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر |
اقامت زمان | | | 300 | ایاالت متحده | به درون 1٪ VOUT اسم. |
به نوبه خود در به تاخیر انداختن | | 5 | | خانم | بارگذاری کامل؛ وین toVout = 90٪ اسم. |
حد خارج ولتاژ خروجی | | | 5 | ٪ | |
ویژگی های عملکردی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
فرکانس سوئیچینگ | 180 | 200 | 230 | کیلوهرتز | |
خروجی ولتاژ اصلاح | | | 10 | ٪ | تر و تمیز، |
| | 8 | ٪ | تر و تمیز کردن |
فعال کردن منبع جریان | | | 1 | میلی آمپر | |
فعال کردن (روشن - خاموش کنترل) مثبت منطق | 1 | | 15 | ولت | در کنترل، منطق بالا و یا شناور |
-0.5 | | 0.3 | ولت | خارج از کنترل، منطق کم |
کوتاه - حفاظت از مدار | | | 65 | مگا اهم | نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت |
خروجی بیش از حد بار حفاظت | 110 | | | ٪ | |
خروجی بیش از حفاظت ولتاژ | 110 | | 130 | ٪ | بدون بار |
ویژگی جداسازی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ جداسازی | 1500 | | | ولت | ورودی به خروجی |
مقاومت جداسازی | 100 | | | مگا اهم | در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪ |
خازن جداسازی | | 1000 | | بورس اوراق بهادار | |
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
وزن | | 25 | | G | |
MTBF | 1 | | | MHrs | TR-NWT-000332؛ 80٪ بار، 300LFM، 40 ℃ تا |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -40 | | 100 | ℃ | تمدید، دمای PCB پایه |
دمای ذخیره سازی | -55 | | 115 | ℃ | محیط |
رطوبت | 20 | | 95 | ٪ RH | رطوبت نسبی، غیر - تغلیظ |
پیروی از استانداردها
پارامتر | یادداشت |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
کمیسیون مستقل انتخابات 61000-4-2 | |
موج معمولی و منحنی
Figure1 VS. بهره وری جریان خروجی، تا = 25 ℃
Figure2 VS. تلفات توان جریان خروجی، تا = 25 ℃
Figure3 منحنی خروجی بار لازم قدرت، دارای ورودی، جریان هوا در سراسر مبدل را از PIN1 به pin3
Figure4 خروجی موج دار شدن و سر و صدا
Figure5 تصویر حرارتی، امتیاز وین، جریان هوا در سراسر مبدل را از PIN1 به pin3، 200LFM 25 ℃، بار کامل
Figure6 تصویر حرارتی، امتیاز وین، جریان هوا در سراسر مبدل را از ورودی به خروجی، 200LFM 25 ℃، بار کامل
Figure7 راه اندازی ولتاژ خروجی، بار کامل، 10ms در / DIV، CH1: VOUT (2V / DIV)، CH2: ON / OFF ورودی (200mV / DIV)
Figure8 ولتاژ خروجی خاموش کردن سیستم، بار کامل، 10ms در / DIV، CH1: VOUT (2V / DIV)، CH2: ON / OFF ورودی (200mV / DIV)
Figure9 پاسخ دینامیکی 25٪ مرحله بار (50٪ ~ 75٪ ~ 50٪) و 0.1A / ما نرخ کشت
Figure10 پاسخ دینامیکی 25٪ مرحله بار (50٪ ~ 75٪ ~ 50٪) و 2.5A / ما نرخ کشت
نمای کلی مکانیک
یادداشت:
1. تمام پین 0.040 "(1.02mm) قطر. با 0.065 "(1.65mm) قطر. بن بست شانه.
2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).
x.xxx ± 0.010 در. (x.xx ± 0.25mm)
پین نامگذاریهای
شماره پین | نام | عملکرد |
1 | قادر ساختن | ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است. |
2 | VIN (-) | ولتاژ ورودی منفی |
3 | VIN (+) | ولتاژ ورودی مثبت |
4 | VOUT (+) | ولتاژ خروجی مثبت |
5 | VOUT (-) | ولتاژ خروجی منفی |
6 | تر و تمیز | تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است. |
