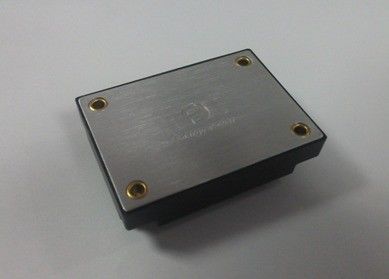

برق صنعتی 60W خروجی 24V / 2.5A XX60-24S24-PEC
ویژگی های کلیدی
قدرت خروجی: 60W
محدوده ورودی: 18-36VDC
راندمان بالا تبدیل: تا 92٪
تنظیم خط ± 1٪
تنظیم بار ± 1٪
فرکانس عامل ثابت
ولتاژ جداسازی: 1500V
فعال کردن (روشن / خاموش) کنترل
خروجی بیش از حد بار حفاظت
حالت سکسکه حفاظت اتصال کوتاه
ورودی تحت ولتاژ قفل کردن
خروجی تر و تمیز ولتاژ: -8 ~ + 10٪ VOUT
بررسی اجمالی محصولات
این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.
اعتبار حداکثر مطلق
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ ورودی | 40 | ولت | به طور مداوم، غیر عامل | ||
38 | ولت | به طور مداوم، عامل | |||
40 | ولت | عامل حفاظت گذرا، <100MS | |||
عایق ولتاژ | 2000 | ولت | ورودی به خروجی | ||
دمای عملیاتی | -40 | 100 | ℃ | ||
دمای ذخیره سازی | -65 | 125 | ℃ | ||
را قادر به -Vin ولتاژ | -0.5 | 15 | ولت |
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 18 | 24 | 36 | ولت | مداوم |
تحت ولتاژ تحریم | 17.5 | 17.9 | ولت | به نوبه خود - بر آستانه | |
15.0 | 16.5 | ولت | به نوبه خود - فعال آستانه | ||
حداکثر جریان ورودی | 4.1 |
| بار کامل، حداقل. ورودی | ||
بهره وری | 90 | ٪ | ولتاژ ورودی، بار امتیاز | ||
توصیه خازن ورودی خارجی | 100 | میکروفاراد | 0.1-0.2W ESR معمولی |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ خروجی تنظیم نقطه | 23.76 | 24.24 | ولت | ورودی نامی؛ بار نصف؛ 25 ℃ | |
خروجی محدوده ولتاژ | 23.52 | 24.48 | ولت | ||
خروجی محدوده فعلی | 0 | 2.5 |
| موضوع را به بار لازم حرارتی | |
تنظیم خط | ± 0.02 | ± 1 | ٪ | خط پایین به بالا خط. بارگذاری کامل | |
تنظیم بار | ± 0.02 | ± 1 | ٪ | هیچ بار به بار کامل. ورودی نامی | |
حد فعلی | 2.75 | 4.50 |
| ولتاژ خروجی 90٪ از اسمی | |
موج دار شدن (RMS) | 30 | ولت | ورودی نامی؛ بارگذاری کامل؛ پهنای باند 20 مگاهرتز | ||
سر و صدا (قله به قله) | 240 | ولت | |||
حداکثر خروجی و مهره. | 1800 | μF | ورودی نامی؛ بارگذاری کامل | ||
خروجی ولتاژ اصلاح | ± 8 | ٪ | ورودی نامی؛ بارگذاری کامل؛ 25 ° C |
مشخصات پاسخ پویا
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
تغییر در جریان خروجی (DI / DT = 0.1A / US) | 480 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
تغییر در جریان خروجی (DI / DT = 2.5A / US) | 480 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
اقامت زمان | 300 | ایاالت متحده | به درون 1٪ VOUT اسم. | ||
حد خارج ولتاژ خروجی | 5 | ٪ |
ویژگی های عملکردی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
فرکانس سوئیچینگ | 180 | 200 | 230 | کیلوهرتز | مرحله تنظیم و مرحله جداسازی |
تر و تمیز (Pin6) | دیدن قسمت 6.2 ولتاژ اصلاح (Pin6) | ||||
خروجی ولتاژ اصلاح | 8 | ٪ | تر و تمیز، اصلاح پین به (-) VOUT. | ||
8 | ٪ | تر و تمیز کردن، اصلاح پین به (+) VOUT. | |||
فعال کردن (ON / OFF) کنترل (PIN1) | بخش 6.1 را ببینید | ||||
فعال کردن ولتاژ فعال کردن منبع جریان | 15 | ولت | فعال کردن پین شناور | ||
1 | میلی آمپر | ||||
فعال کردن (روشن - خاموش کنترل) مثبت منطق | 1.0 | 15 | ولت | در کنترل، منطق بالا و یا شناور | |
-0.5 | 0.3 | ولت | خارج از کنترل، منطق کم | ||
کوتاه - حفاظت از مدار | 10 | مگا اهم | نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت |
ویژگی جداسازی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ جداسازی | 1500 | ولت | ورودی به خروجی | ||
1500 | ولت | ورودی به پایه | |||
500 | ولت | خروجی به پایه | |||
مقاومت جداسازی | 100 | مگا اهم | در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪ | ||
خازن جداسازی | 1000 | بورس اوراق بهادار |
مشخصات کلی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
وزن | 2.4 (68) | اونس (گرم) | محصور | ||
MTBF (محاسبه) | 250 | KHrs | TR-NWT-000332؛ 80٪ بار، 300LFM، 40 ℃ تا |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -40 | 100 | ℃ | تمدید، دمای PCB پایه | |
دمای ذخیره سازی | -55 | 115 | ℃ | محیط | |
ضریب دما | ± 0.02 | ٪ / ℃ | |||
رطوبت | 20 | 95 | ٪ RH | رطوبت نسبی، غیر - تغلیظ |
پیروی از استانداردها
پارامتر | یادداشت |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
تست شعله سوزن (IEC 695-2-2) | آزمون در کل مجمع؛ هیئت مدیره و قطعات پلاستیکی UL94V-0 سازگار |
کمیسیون مستقل انتخابات 61000-4-2 |
مشخصات صلاحیت
پارامتر | یادداشت |
ارتعاش | رفت و برگشت 10-55Hz، 1 min./sweep، 120 نوردد برای 3 محور |
شوک های مکانیکی | دقیقه 100G، 2 قطره در X و Y محور، 1 قطره در محور Z |
سرد (در عمل) | IEC60068-2-1 آگهی |
حرارت مرطوب | IEC60068-2-67 سای |
دوچرخه سواری دما | -40 ° C تا 100 ° C، سطح شیب دار 15 ° C / دقیقه، 500 چرخه |
قدرت / دوچرخه سواری حرارتی | وین = دقیقه به حداکثر، بار کامل، 100 چرخه |
حاشیه طراحی | Tmin-10 درجه سانتی گراد به Tmax در + 10 ° C، 5 مرحله درجه سانتی گراد، وین = دقیقه به حداکثر، 0-105٪ بار |
ازمون حیات | 95٪ Vin و بار، واحد در نقطه بار لازم، 1000 ساعت امتیاز |
لحیم | IEC60068-2-20 |
موارد استفاده و طراحی در نظر گرفتن
مدار برنامه های کاربردی نمونه
شکل 1: مدار برنامه های کاربردی نمونه (واحد منطق و منفی، به طور دائم فعال کنید).
نقش دهنده | ارزش | تنظیمات. |
C1 ~ C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1، L2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | خازن های الکترولیتی (100V) |
C12 | 220uF | خازن های الکترولیتی (63V) |
نمای کلی مکانیک
یادداشت:
1. تمام پین های دیگر می باشد .040 "(1.02mm) قطر.
2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).
x.xxx ± 0.010 در. (x.xx ± 0.25mm)
پین نامگذاریهای
شماره پین | نام | عملکرد |
1 | قادر ساختن | ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است. |
2 | VIN (-) | ولتاژ ورودی منفی |
3 | VIN (+) | ولتاژ ورودی مثبت |
4 | VOUT (+) | ولتاژ خروجی مثبت |
5 | VOUT (-) | ولتاژ خروجی منفی |
6 | تر و تمیز | تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است. |
