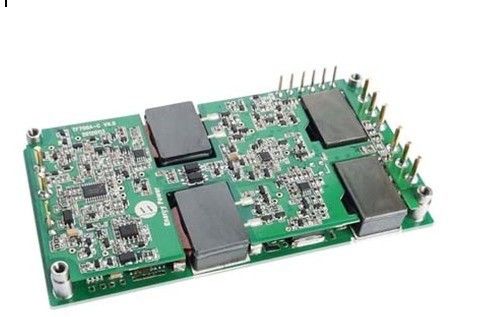

جداسازی برق صنعتی 700W اینورتر DC-DC خروجی 28V / 25A TF700-48S28-NOC

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محدوده ولتاژ ورودی

36

48

72

ولت

مداوم

حداکثر جریان ورودی

24

بار کامل، حداقل. ورودی

آماده به کار کنونی ورودی

0.2

بدون بار

بهره وری

92

٪

توصیه خازن ورودی خارجی

470

میکروفاراد

ESR 0.1-0.2R

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

خروجی محدوده ولتاژ

27.72

28.00

28.28

ولت

خروجی محدوده فعلی

0

25

تنظیم خط

± 1

٪

وین = 36 ~ 72V، آیو = 0 ~ 23A

تنظیم بار

± 1

٪

وین = 36 ~ 72V، آیو = 0 ~ 23A

ولتاژ خروجی به طور کلی

± 1

٪

وین = 36 ~ 72V، آیو = 0 ~ 23A

سر و صدا (قله به قله)

120

250

ولت

20 پهنای باند مگاهرتز. خروجی با 10uF خازن الکترولیتی و 0.1uF خازن سرامیک در حال حاضر کامل امتیاز.

حداکثر خروجی و مهره.

1000

3300

6000

μF

2000uF توصیه که Ta≤-5 ℃

خروجی ولتاژ اصلاح

22

32

ولت

ورودی نامی؛ بارگذاری کامل؛ 25 ° C

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

تغییر در جریان خروجی

(DI / DT = 0.1A / US)

850

ولت

دی / DT = 0.1A / ما، آیو = 25٪ -50٪ -25٪ Ioutmax یا 50٪ تا 75٪ به 50٪ Iout حداکثر

اقامت زمان

400

ایاالت متحده

به درون 1٪ VOUT اسم.

حد خارج ولتاژ خروجی

5

٪

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

فرکانس سوئیچینگ

240

255

270

کیلوهرتز

خروجی ولتاژ اصلاح

32

ولت

تر و تمیز، اصلاح پین به (+) VOUT.

22

ولت

تر و تمیز کردن، اصلاح پین به (-) VOUT.

فعال کردن منبع جریان

5

میلی آمپر

فعال کردن (روشن - خاموش کنترل) مثبت منطق

3.5

15

ولت

در کنترل، منطق بالا و یا شناور

-0.3

1.5

ولت

خارج از کنترل، منطق کم

منبع تغذیه کمکی

8

15

ولت

current≤25mA منبع مداوم

کار تشخیص وضعیت

(IOG)

امپدانس پایین در هنگام ماژول خوب، امپدانس بالا هنگامی که ماژول شکست خورده

تحت ولتاژ تحریم

32.0

35.9

ولت

به نوبه خود - بر آستانه

31.0

35.0

ولت

به نوبه خود - فعال آستانه

بیش از حد بار حفاظت

110

125

150

٪

فعلی حالت، پالس توسط پالس حد فعلی آستانه، (بار٪ امتیاز)

خروجی بیش از حد ولتاژ

حفاظت

33

36

ولت

حالت سکسکه، بازیابی خودکار

بیش از حد دما حفاظت

100

105

110

℃

خودکار بازیابی، دما Basepalte

10

℃

پسماند

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ جداسازی

1500

ولت

ورودی به خروجی، current≤1mA نشت

1000

ولت

ورودی به صفحه پایه، current≤1mA نشت

500

ولت

خروجی به صفحه پایه، current≤1mA نشت

مقاومت جداسازی

10

مگا اهم

در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪

خازن جداسازی

1000

بورس اوراق بهادار

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

وزن

200

G

MTBF

250،000

ساعت

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

دمای عملیاتی

-40

85

℃

تمدید، درجه حرارت palte پایه

دمای ذخیره سازی

-55

115

℃

محیط

رطوبت

20

90

٪ RH

شماره پین

نام

عملکرد

1

VIN (-)

ولتاژ ورودی منفی

2

VIN (+)

ولتاژ ورودی مثبت

3

روشن خاموش-

منفی فعال کردن کنترل

4

ON / OFF +

فعال کردن کنترل مثبت

5

VOUT +

ولتاژ خروجی مثبت

6

Vout-

ولتاژ خروجی منفی

7

S-

حس از راه دور منفی است. حس (-) باید به VOUT اتصال (-)

8

S +

حس از راه دور مثبت است. SENSE (+) باید به VOUT اتصال (+)

9

TRIM

تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است.

10

PC

به اشتراک گذاری در حال حاضر

11

IOG

کار تشخیص وضعیت

12

AUX

منبع تغذیه کمکی
