Place of Origin: | China |
نام تجاری: | Enargy |
Model Number: | XX30-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
قیمت: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
برجسته: | برق صنعتی,منبع تغذیه جدا شده |
---|

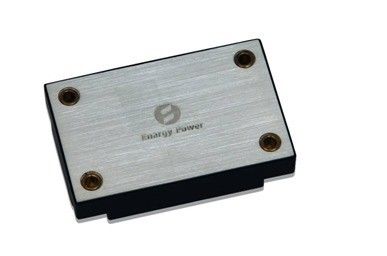

برق صنعتی 30W خروجی 24V / 1.25A XX30-24S24-PEC
ویژگی های کلیدی
قدرت خروجی: 30W
محدوده ورودی ای: 18-36VDC
راندمان بالا تبدیل: تا 92٪
تنظیم خط ± 1٪
تنظیم بار ± 1٪
فرکانس عامل ثابت
جداسازی ولتاژ: 1،500V
فعال کردن (روشن / خاموش) کنترل
خروجی بیش از حد بار حفاظت
حالت سکسکه حفاظت اتصال کوتاه
بیش از حد دما حفاظت
ورودی تحت ولتاژ قفل کردن
ولتاژ خروجی تر و تمیز: 10٪ ± VOUT
بررسی اجمالی محصولات
این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.
ویژگی های الکتریکی
· ویژگی های برق در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.
اعتبار حداکثر مطلق
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
عایق ولتاژ | 1500 | ولت | ورودی به خروجی | ||
دمای عملیاتی | -40 | 100 | ℃ | ||
دمای ذخیره سازی | -55 | 125 | ℃ |
ویژگی های ورودی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
محدوده ولتاژ ورودی | 18 | 24 | 36 | ولت | مداوم |
تحت ولتاژ تحریم | 15.5 | 16.8 | ولت | بار نصف | |
16.9 | 17.8 | ولت | بار نصف | ||
حداکثر جریان ورودی | 2.0 |
| بار کامل، ورودی 18V | ||
بهره وری | 91 | ٪ | بارگذاری کامل | ||
توصیه خازن ورودی خارجی | 100 | میکروفاراد | 0.1-0.2Ω ESR معمولی |
ویژگی های خروجی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ خروجی تنظیم نقطه | 24.00 | ورودی نامی؛ بدون بار؛ 25 ℃ | |||
خروجی محدوده ولتاژ | 23.76 | 24.24 | ولت | ||
خروجی محدوده فعلی | 0.1 | 1.25 |
| ||
تنظیم خط | ± 1 | ٪ | خط پایین به بالا خط. بارگذاری کامل | ||
تنظیم بار | ± 1 | ٪ | هیچ بار به بار کامل. ورودی نامی | ||
حد فعلی | 0.1 | 1.25 |
| ولتاژ خروجی 95٪ از اسمی | |
موج دار شدن (RMS) | 50 | ولت | ورودی نامی؛ بارگذاری کامل؛ پهنای باند 20 مگاهرتز. | ||
سر و صدا (قله به قله) | 150 | ولت | |||
حداکثر خروجی و مهره. | 1500 | μF | ورودی نامی؛ بارگذاری کامل | ||
خروجی ولتاژ اصلاح | ± 10 | ٪ | ورودی نامی؛ بارگذاری کامل؛ 25 ° C |
مشخصات پاسخ پویا
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
تغییر در جریان خروجی (DI / DT = 0.1A / US) | 720 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
تغییر در جریان خروجی (DI / DT = 2.5A / US) | 720 | ولت | 50٪ تا 75٪ تا 50٪ Iout حداکثر | ||
اقامت زمان | 300 | 400 | ایاالت متحده | به درون 1٪ VOUT اسم. | |
به نوبه خود در زمان | 50 | خانم | بارگذاری کامل؛ VOUT = 90٪ اسم. | ||
خاموش زمان سقوط | 20 | خانم | بارگذاری کامل؛ VOUT = 10٪ اسم. | ||
حد خارج ولتاژ خروجی | 5 | ٪ |
ویژگی های عملکردی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
فرکانس سوئیچینگ | 180 | 230 | کیلوهرتز | مرحله تنظیم و مرحله جداسازی | |
تر و تمیز (Pin6) | دیدن قسمت 3.2 ولتاژ اصلاح (Pin6) | ||||
خروجی ولتاژ اصلاح | 10 | ٪ | تر و تمیز، اصلاح پین به (-) VOUT. | ||
10 | ٪ | تر و تمیز کردن، اصلاح پین به (+) VOUT. | |||
فعال کردن (ON / OFF) کنترل (PIN2) | بخش 3.2 را ببینید | ||||
فعال کردن منبع جریان | 10 | میلی آمپر | |||
فعال کردن (روشن - خاموش کنترل) مثبت منطق | 1.0 | 15 | ولت | در کنترل، منطق بالا و یا شناور | |
-0.5 | 0.3 | ولت | خارج از کنترل، منطق کم | ||
کوتاه - حفاظت از مدار | 10 | مگا اهم | نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت |
ویژگی جداسازی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
ولتاژ جداسازی | 1500 | ولت | ورودی به خروجی | ||
1500 | ولت | ورودی به پایه | |||
500 | ولت | خروجی به پایه | |||
مقاومت جداسازی | 100 | مگا اهم | در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪ |
ویژگی های زیست محیطی
پارامتر | حداقل | نوع | حداکثر | واحد | یادداشت |
دمای عملیاتی | -40 | 100 | ℃ | تمدید، دمای PCB پایه | |
دمای ذخیره سازی | -55 | 125 | ℃ | محیط | |
رطوبت | 20 | 90 | ٪ RH | رطوبت نسبی، غیر - تغلیظ |
نمای کلی مکانیک
یادداشت:
1. تمام پین 0.040 "(1.02mm) قطر
2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).
x.xxx ± 0.010 در. (x.xx ± 0.25mm)
پین نامگذاریهای
شماره پین | نام | عملکرد |
1 | قادر ساختن | ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است. |
2 | VIN (-) | ولتاژ ورودی منفی |
3 | VIN (+) | ولتاژ ورودی مثبت |
4 | VOUT (+) | ولتاژ خروجی مثبت |
5 | VOUT (-) | ولتاژ خروجی منفی |
6 | تر و تمیز | تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است. |
