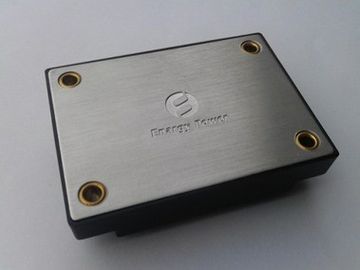

محدوده ورودی ای 9-18 V DC برق صنعتی ماژول تبدیل 50W XX50-12S24-PEC

محدوده ورودی ای 9-18 V DC برق صنعتی ماژول تبدیل 50W XX50-12S24-PEC

Wide input range 9-18 V DC Industrial Power Supply converter module 50W  XX50-12S24-PEC

جزئیات محصول:

Place of Origin: China
نام تجاری: Enargy
Model Number: XX50-12S24-PEC

پرداخت:

Minimum Order Quantity: 1pcs
قیمت: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
اکنون تماس بگیرید
توضیحات محصول جزئیات

برق صنعتی 50W خروجی 24V / 2.08A XX50-12S24-PEC

ویژگی های کلیدی

قدرت خروجی: 50W

محدوده ورودی ای: 9-18VDC

راندمان بالا تبدیل: تا 87٪

تنظیم خط به ± 0.02٪

تنظیم بار به ± 0.02٪

فرکانس عامل ثابت

جداسازی ولتاژ: 1،500V

فعال کردن (روشن / خاموش) کنترل

ورودی تحت ولتاژ قفل کردن

ولتاژ خروجی تر و تمیز: ± 8٪ VOUT

بررسی اجمالی محصولات

این ماژول مبدل DC-DC استفاده از پردازش قدرت، کنترل و بسته بندی فن آوری های پیشرفته به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.

ویژگی های الکتریکی

ویژگی های الکتریکی در محدوده عامل کامل از ولتاژ ورودی، بار خروجی و دمای پایه اعمال غیر این صورت مشخص. تمام درجه حرارت به درجه حرارت در مرکز صفحه پایه مراجعه کنید.

اعتبار حداکثر مطلق

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ ورودی

22

ولت

به طور مداوم، غیر عامل

20

ولت

به طور مداوم، عامل

22

ولت

عامل حفاظت گذرا، <100MS

عایق ولتاژ

2000

ولت

ورودی به خروجی

دمای عملیاتی

-40

100

درجه حرارت شاسی

دمای ذخیره سازی

-55

115

ویژگی های ورودی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

محدوده ولتاژ ورودی

9

12

18

ولت

شروع محدوده ولتاژ

10

12

18

ولت

تحت ولتاژ تحریم

8.5

8.9

ولت

به نوبه خود - بر آستانه، نیمی بار

7.5

هشت

ولت

به نوبه خود - فعال آستانه، نیمه بار

حداکثر جریان ورودی

7

بار کامل، حداقل. ورودی

بهره وری

87

٪

ورودی نامی؛ بارگذاری کامل

توصیه خازن ورودی خارجی

100

میکروفاراد

0.1-0.2Ω ESR معمولی

ویژگی های خروجی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ خروجی تنظیم نقطه

23.76

124.00

24.24

ولت

ورودی نامی؛ بار نیم

خروجی محدوده ولتاژ

23.52

24.00

24.48

ولت

خروجی محدوده فعلی

0.1

2.08

تنظیم خط

± 0.02

± 1

٪

خط پایین به بالا خط. بارگذاری کامل

تنظیم بار

± 0.02

± 1

٪

هیچ بار به بار کامل. ورودی نامی

تنظیم درجه حرارت

± 0.02

٪ / ° C

بیش از مقدار درجه حرارت

حد فعلی

2.3

ولتاژ خروجی 90٪ از اسمی

جریان اتصال کوتاه

5

موج دار شدن (RMS)

50

ولت

ورودی نامی؛ بارگذاری کامل؛ پهنای باند 20 مگاهرتز

سر و صدا (قله به قله)

240

ولت

حداکثر خروجی و مهره.

1800

μF

بارگذاری کامل

مشخصات پاسخ پویا

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

تغییر در جریان خروجی

(DI / DT = 0.1A / US)

960

ولت

50٪ تا 75٪ تا 50٪ Iout حداکثر

تغییر در جریان خروجی

(DI / DT = 2.5A / US)

960

ولت

50٪ تا 75٪ تا 50٪ Iout حداکثر

اقامت زمان

300

ایاالت متحده

به درون 1٪ VOUT اسم.

به نوبه خود در به تاخیر انداختن

50

خانم

بارگذاری کامل؛ وین به VOUT = 90٪ اسم

حد خارج ولتاژ خروجی

5

٪

ویژگی های عملکردی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

فرکانس سوئیچینگ

180

200

230

کیلوهرتز

خروجی ولتاژ اصلاح

10

٪

تر و تمیز، اصلاح پین به (+) VOUT.

8

٪

تر و تمیز کردن، تر و تمیز پین به کام،

فعال کردن منبع جریان

1

میلی آمپر

فعال کردن (روشن - خاموش کنترل) مثبت منطق

1

15

ولت

در کنترل، منطق بالا و یا شناور

-0.5

0.3

ولت

خارج از کنترل، منطق کم

بیش از قدرت حفاظت

110

٪

کوتاه - حفاظت از مدار

65

مگا اهم

نوع: سکسکه حالت، بازیابی خودکار، اتصال کوتاه مقاومت

ویژگی جداسازی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

ولتاژ جداسازی

1500

ولت

ورودی به خروجی، 1mA

1500

ولت

ورودی به شاسی، 1mA

500

ولت

خروجی به شاسی، 1mA

مقاومت جداسازی

100

مگا اهم

در 500VDC برای تست آن زمانی که فشار اتمسفر و RH 90٪

خازن جداسازی

1000

بورس اوراق بهادار

ویژگی های زیست محیطی

پارامتر

حداقل

نوع

حداکثر

واحد

یادداشت

دمای عملیاتی

-40

100

تمدید، درجه حرارت شاسی

دمای ذخیره سازی

-55

115

محیط

ضریب دما

± 0.02

٪ / ℃

رطوبت

20

95

٪ RH

رطوبت نسبی، غیر - تغلیظ

نمای کلی مکانیک

یادداشت:

1. تمام پین 0.040 "(1.02mm) قطر.

2. تحمل: x.xx ± 0.02 در (XX ± 0.5MM).

x.xxx ± 0.010 در. (x.xx ± 0.25mm)

پین نامگذاریهای

شماره پین

نام

عملکرد

1

قادر ساختن

ورودی TTL به نوبه خود تبدیل و خاموش، اشاره به VIN (-)، با کشش داخلی است.

2

VIN (-)

ولتاژ ورودی منفی

3

VIN (+)

ولتاژ ورودی مثبت

4

VOUT (+)

ولتاژ خروجی مثبت

5

کام

ولتاژ خروجی منفی

6

تر و تمیز

تر و تمیز ولتاژ خروجی است. ترک پین TRIM برای ولتاژ خروجی اسمی باز است.
