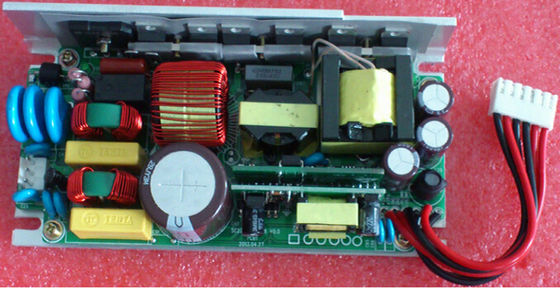

224W خروجی مبدل 28V AC-DC منبع تغذیه با ولتاژ SC224-220S28 حفاظت

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Enargy
Model Number:	SC224-220S28

پرداخت:

Minimum Order Quantity:	1pcs
قیمت:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

مخاطب

توضیحات محصول جزئیات

برجسته:

AC به منبع تغذیه DC

منبع تغذیه AC مبدل dc

AC-DC لوازم برق خروجی 224W 28V SC224-220S28

ویژگی های کلیدی

محدوده ورودی AC: 140 ~ 300Vac

خروجی تک: 28V / 8A

راندمان بالا: 88٪

تنظیم خط: 3 ± ≤٪

تنظیم بار: 3 ± ≤٪

موج دار شدن کم و سر و صدا: ≤150mV

ضریب قدرت: 95٪

حفاظت اتصال کوتاه

خروجی بیش از حفاظت جریان

خروجی حفاظت ولتاژ

ورودی حفاظت ولتاژ

ورودی تحت ولتاژ قفل کردن

سیگنال عملیات AC

سرد طبیعی

سازگار با RoHS

UL94V-0 امتیاز شعله عقب افتاده

بررسی اجمالی محصولات

این استفاده از مبدل AC-DC فن آوری پردازش قدرت، کنترل و بسته بندی به ارائه عملکرد، انعطاف پذیری، قابلیت اطمینان و هزینه اثربخشی یک جزء قدرت بالغ پیشرفته. سوئیچینگ فرکانس بالا چگالی توان بالا با سر و صدای کم و راندمان بالا فراهم می کند.

ویژگی های الکتریکی

ویژگی های ورودی

پارامتر		حداقل	نوع	حداکثر	واحد	یادداشت
ولتاژ ورودی		200	220	240	VAC
محدوده ولتاژ ورودی AC		140		300	VAC
امتیاز فرکانس ورودی AC			50/60		هرتز
AC محدوده فرکانس ورودی		47		63	هرتز
حداکثر. جریان ورودی				2.5		حداقل. ولتاژ ورودی، بار کامل
ورودی جریان هجومی				30		حداکثر. ولتاژ ورودی 25 ℃، شروع اول
بهره وری	ورودی AC		88		٪	ولتاژ ورودی، بار امتیاز
ضریب قدرت		95			٪

ویژگی های خروجی

پارامتر		حداقل	نوع	حداکثر	واحد	یادداشت
محدوده ولتاژ خروجی	28V	27.5	28	28.5	ولت
محدوده فعلی خروجی	28V	0		8
تنظیم خط				± 3	٪
تنظیم بار				± 3	٪
تنظیم درجه حرارت			± 0.02		٪ / ° C	بیش از مقدار درجه حرارت
موج دار شدن و سر و صدا	28V			150	ولت	دارای ورودی، بار کامل، پهنای باند 20 مگاهرتز
پاسخ دینامیکی	انحراف			± 5	٪	25٪ تا 50٪ تا 25٪ Iout حداکثر، 50٪ تا 75٪ تا 50٪ Iout حداکثر، 1A / ما
پاسخ دینامیکی	اقامت زمان			500	ایاالت متحده
به نوبه خود در زمان ظهور				50	خانم	بار کامل، 10٪ ~ 90٪ VOUT
به نوبه خود در زمان تاخیر				8	بازدید کنندگان	220VAC، بار کامل
حد خارج ولتاژ خروجی				± 5	٪
خازن خروجی				3000	μF

ویژگی حفاظت

پارامتر		حداقل	نوع	حداکثر	واحد	یادداشت
ورودی تحت ولتاژ قفل کردن	به نوبه خود در آستانه ولتاژ	130		145	VAC
ورودی تحت ولتاژ قفل کردن	خاموش آستانه ولتاژ	115		130	VAC
ورودی حفاظت ولتاژ	محافظت ولتاژ	300		320	VAC
ورودی حفاظت ولتاژ	ولتاژ بازیابی	280		300	VAC
خروجی حفاظت ولتاژ		32		35	ولت	سکسکه
خروجی بیش از حفاظت بار		9		12		سکسکه
کوتاه - حفاظت از مدار				10	مگا اهم	سکسکه

مشخصات کلی

پارامتر	حداقل	نوع	حداکثر	واحد	یادداشت
MTBF	250			KHrs	دارای ورودی، بار کامل، 25 ℃
وزن			1000	G

ویژگی های زیست محیطی

پارامتر	حداقل	نوع	حداکثر	واحد	یادداشت
دمای عملیاتی	-40		85	℃
دمای ذخیره سازی	-40		85	℃
رطوبت نسبی	10		95	٪
ذخیره سازی رطوبت	105		93	٪
ارتفاع			3000	متر
فشار جو	70K		106K	بابا

ویژگی های ایمنی

پارامتر		حداقل	نوع	حداکثر	واحد	یادداشت
عایق ولتاژ	ورودی به خروجی	1500			VAC	جریان 10mA گذرنده / 1min، بدون قوس و شکست
	ورودی به زمین	1500			VAC	جریان 10mA گذرنده / 1min، بدون قوس و شکست
	خروجی به زمین	500			ولت	جریان 10mA گذرنده / 1min، بدون قوس و شکست
مقاومت جداسازی	ورودی به خروجی	10			مگا اهم	500VDC / 1min، فشار معمولی جو، 90٪ رطوبت
	ورودی به زمین	10
	خروجی به زمین	10

سیگنال و سوئیچ

مورد	توابع	یادداشت
خروجی زیر زنگ ولتاژ	خروجی زیر زنگ ولتاژ تبدیل به منطق بالا (0.2V ± 5V) قطره زمانی که ولتاژ خروجی را به 90٪	منطق بالا که وضعیت غیر طبیعی، کم منطق هنگام کار خوبی
سیگنال ورودی	نور در هنگام کار خوبی، نور خاموش هنگامی که عامل غیر طبیعی	چراغ سبز Φ3
سیگنال خروجی	نور در هنگام کار خوبی، نور خاموش یا چشمک زدن زمانی که عامل غیر طبیعی	چراغ سبز Φ3

ویژگی EMC

مورد		استاندارد	شرایط	یادداشت
CE		EN55022	کلاس B	تست سیستم پاس
RE		EN55022	کلاس B	تست سیستم پاس
هارمونیک		EN61000-3-2	مورد نیاز لامپ نوع C	معیار B
نوسانات ولتاژ و سوسو زدن		EN61000-3-3	کلاس A تجهیزات مورد نیاز	معیار B
موج		EN61000-4-5	حالت دیفرانسیل ± 2KV، در حالت معمول ± 4KV	معیار B
DIP		EN61000-4-11 EN55024	افت ولتاژ را به 0٪ اوت، 10ms در	معیار B، آزمون در مرحله 0، 90، 180 و 270
			افت ولتاژ تا 40٪ اوت، 20ms
			افت ولتاژ تا 70٪ اوت، از 50ms
ESD	تخلیه هوا	EN61000-4-2	8KV ±	معیار B
ESD	تماس با ترشحات	EN61000-4-2	4KV ±	معیار B

یادداشت:

معیار A: عملکرد عادی در طول و بعد از آزمون.

معیار B: حفاظت ولتاژ پایین و یا تنظیم مجدد مجاز نیست. موقت نوسان ولتاژ خروجی متوقف و پس از اختلالات قطع گردد، و از آن EUT عملکرد طبیعی خود را بازیابی به صورت خودکار. در طول تست سیستم، نوسانات ولتاژ خروجی و یا تنظیم مجدد مجاز نیست بیش از حد.

معیار C: از دست دادن موقت خروجی مجاز است، اما سخت افزار نمی تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را به طور خودکار و یا دخالت اپراتور.

معیار R: از دست دادن خروجی است که قابل بازیابی نیست مجاز است. جزء محافظ اولیه (فیوز) می تواند آسیب دیده. EUT بهبود عملکرد طبیعی خود را پس از جایگزین جزء آسیب دیده است.

صلاحیت ارجاع محیط زیست

پارامتر	یادداشت
ارتعاش	محدوده فرکانس: 5-20Hz، + های 3dB / OTC؛ 20-80Hz، 0.04g2 / هرتز؛ 80-500Hz، -3dB / OT C؛ XYZ تبر، 30min / محور
شوک های مکانیکی	نیمه سینوسی موج، 300M / s2،11ms، ± X، Y ±، ± Z، 6tims / جهت

پیروی از استانداردها

استاندارد	یادداشت
UL / UL60950
EN60950

اطلاعات فیزیکی

نمای کلی مکانیک

طول × عرض × heigth: 127.0 × 84.5 × 35.0 (میلی متر)، 5 × 3.33 × 1.38 (اینچ)،

طراحی اتصال

کانکتور ورودی: VH3.96mm-3PIN

شماره پین	نام	عملکرد
1	L
2	N
3	پلی اتیلن

رابط خروجی: VH3.96mm-6PIN، سریع تماس،

سیم خروجی: UL1015 18 #، 105 ℃، 600V

شماره پین	نام	عملکرد
1	+ 28V	قرمز
2	+ 28V	قرمز
3	GND	سیاه
4	GND	سیاه
5	LOS_PWR +	خروجی زیر زنگ ولتاژ مثبت (قرمز)
6	LOS_PWR-	خروجی زیر زنگ ولتاژ مثبت (سیاه و سفید)
