gaoxin بخش پارک صنعتی، GUANGMING جدید منطقه، شهر شنژن، استان گوانگدونگ، چین | Angelwang66@126.com |
Place of Origin: | China |
نام تجاری: | Meanwell |
گواهی: | CE,ROHS, TUV, UL |
Model Number: | SE-1000 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
قیمت: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 278*127*63.5mm (L*W*H) | PACKING: | 2.5Kg; 6pcs/16Kg/1.38CUFT |
---|---|---|---|
Connection: | Terminal block with cover for input and output (SE-1000/1500: copper pillars for output) | ISOLATION RESISTANCE: | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH |
EMC standards: | Design refer to EN55022 class B | DC Voltage: | 5V, 9V, 12V, 15V, 24V, 48V |
Working temperature: | -20~+60°C(600W/1000W); -20~+70°C(1500W) | WITHSTAND VOLTAGE: | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
برجسته: | به رهبری نور منبع تغذیه,درایور LED نور |

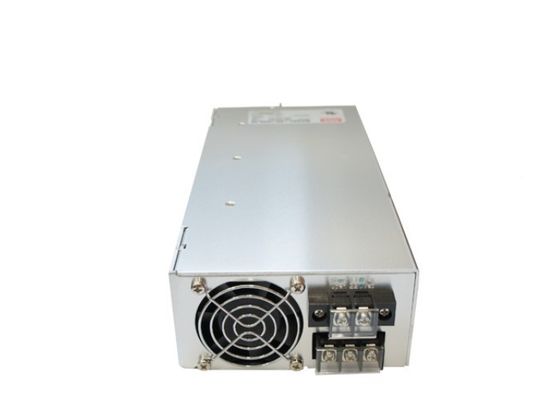

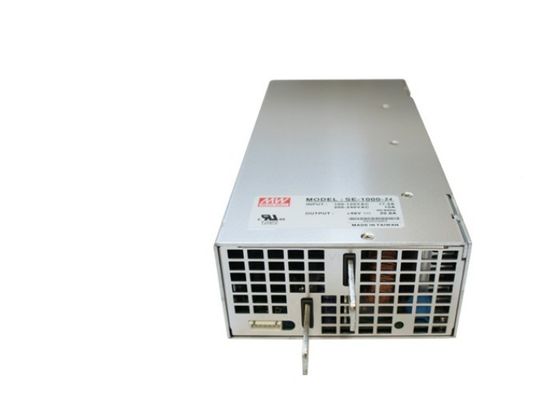

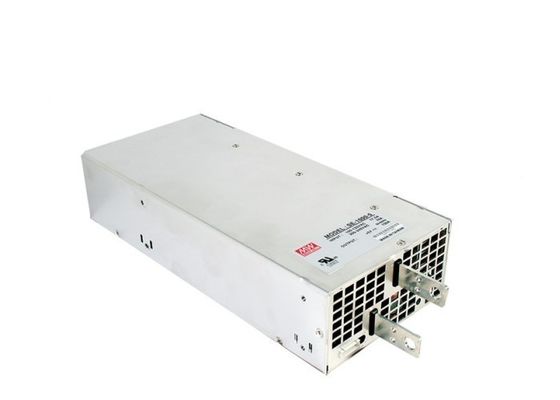

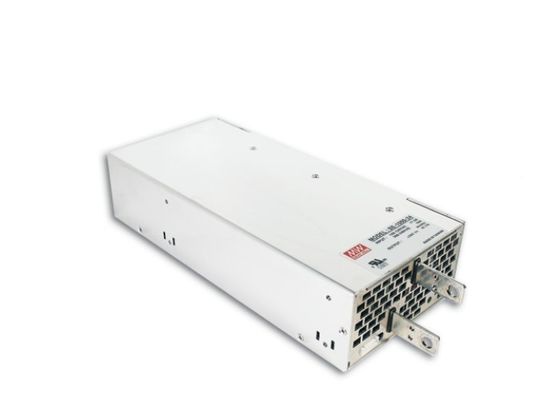

AC DC چراغ برق ترانسفورماتور آداپتور 12 ولت DC و 24 ولت DC SE-1000W
محصور 100W-450W SE سری ویژگی های مینیاتور:
1. ورودی AC انتخاب توسط سوئیچ
2. مقاومت در برابر 300VAC ورودی افزایش مدت 5 ثانیه (SE-200/350)
3. حمایت: اتصال کوتاه / اضافه بار / ولتاژ / بیش از درجه حرارت (به جز برای SE-100)
4. اجباری خنک کننده با هوا های ساخته شده در فن DC (SE-350/450)
5. ساخته شده در فن ON / OFF کنترل (SE-350)
6. ساخته شده در ثابت مدار محدود کننده جریان (SE-200/350)
7. مقاومت در برابر تست ارتعاش 5G (SE-200/350)
8. ساخته شده در تابع احساس از راه دور (SE-450)
9. 100٪ بار کامل سوختگی در آزمون
10. نشانگر LED برای در قدرت
11. 2 سال گارانتی
محصور SE سری 600W تا 1500W ویژگی تنها خروجی:
1. ورودی AC انتخاب توسط سوئیچ (SE-600/1000)
AC ورودی 180 ~ 264VAC تنها (SE-1500)
2. حمایت: اتصال کوتاه / اضافه بار / ولتاژ / دمای بیش از حد.
3. اجباری خنک کننده با هوا های ساخته شده در فن DC
4. ساخته شده در تابع احساس از راه دور
5. DC OK، از راه دور ON / OFF کنترل (SE-1000/1500)
6. 100٪ بار کامل سوختگی در آزمون
7. نشانگر LED برای در قدرت
8. 2 سال گارانتی
AC محدوده ولتاژ ورودی ......... 90 ~ 132VAC / 180 ~ 264VAC توسط سوئیچ (600W / 1000W) انتخاب شده. 180 ~ 264VAC (1500W)
AC جریان هجومی ................. شروع به سرد، 60A در 230VAC (600W / 1500W) شروع به سرد، 55A در 230VAC (1000W)
DC محدوده تنظیم ............ ± 10٪ خروجی ولتاژ
حفاظت اضافه بار .............. 105٪ ~ 125٪ O / P ولتاژ، دوباره قدرت خاموش در به بازیابی
حفاظت ولتاژ .......... 115٪ ~ 140٪ خروجی ولتاژ
مقاومت در برابر ولتاژ ................ I / PO / P: 3kVAC، I / P-FG: 1.5kVAC، 1 دقیقه
دمای کار ............- 20 ~ + 60 ° C (600W / 1000W)؛ -20 ~ + 70 ° C (1500W)
استانداردهای ایمنی .................. UL60950-1 تایید
استانداردهای EMC .................... طراحی اشاره به کلاس EN55022 B
اتصال .......................... بلوک ترمینال با پوشش برای ورودی و خروجی (SE-1000/1500: ستون مس برای خروجی)
محصور منابع تغذیه سوئیچینگ
SE سری:
تنها خروجی منبع تغذیه سوئیچینگ: SE-100، SE-200، SE-350، SE-450، SE-600، SE-1000، SE-1500
جزئیات سریع از خروجی 1000W LED منبع تغذیه سوئیچینگ:
1000W-تنها خروجی | ||||
شماره مدل | تولید | به من. | R & N | روشنای. |
SE-1000-5 | 5V، 0 ~ 150A | ± 1٪ | 150mV | 81٪ |
SE-1000-9 | 9V، 0 ~ 100A | ± 1٪ | 150mV | 84٪ |
SE-1000-12 | 12V، 0 ~ 83.3A | ± 1٪ | 150mV | 85٪ |
SE-1000-15 | 15V، 0 ~ 66.7A | ± 1٪ | 150mV | 86٪ |
SE-1000-24 | 24V، 0 ~ 41.7A | ± 1٪ | 200mV | 88٪ |
SE-1000-48 | 48V، 0 ~ 20.8A | ± 1٪ | 200mV | 89٪ |
توجه داشته باشید:
1. تمام پارامتر خاص ذکر نشده در 230VAC ورودی، بار امتیاز اندازه گیری و 25 ℃ دمای محیط.
2. موج دار شدن و سر و صدا در 20MHz پهنای باند با استفاده از یک "جفت پیچ خورده سیم 12 خاتمه با 0.1uf و خازن موازی 47uf اندازه گیری شد.
3. تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار.
4. با استفاده از مدار UVP، PSU نمی خواهد در مستقیم به نوبه خود توسط در AC در ادامه شرایط / OFF در عرض 5 ثانیه.
SE-1000 سری دیتاشیت:
مدل SE سری SE-1000 موجود:
SE-1000-5
SE-1000-9
SE-1000-12
SE-1000-15
SE-1000-24
SE-1000-48
