Place of Origin: | Guangdong, China (Mainland) |
نام تجاری: | e.mini |
گواهی: | CE/RoHS |
Model Number: | E-19V6.32A-LR190063 |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal |
Supply Ability: | 25000 Pieces per Month |
Production Name: | Computer AC Adapter | Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-264Vac |
---|---|---|---|
Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz | Efficiency: | 80% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency. |
protection: | Short circuit test,Over current Protection, | ||
برجسته: | آداپتور AC کامپیوتر,آداپتور برق کامپیوتر |

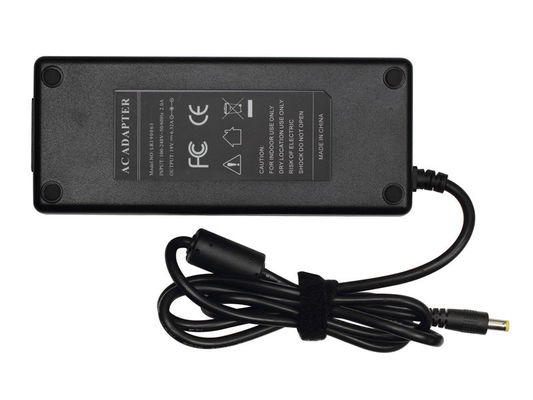

6.32A 19V سوئیچینگ AC / DC آداپتور برق، کامپیوتر آداپتور برق
6.32A 19V سوئیچینگ AC / DC آداپتور برق با کیفیت بالا
مشخصات:
مدل: | E-کوتاه آداپتور (19V6.32A) -LR190063 |
نوع: | ITX انرژی، DC-ITX آداپتور برق، LCD، LED آداپتور نمایش و آداپتور لپ تاپ |
پارامتر: | 1، استاندارد دور دهان رابط خروجی: 2/5 میلیمتری قطر داخلی، 5.5MM قطر خارجی؛ 19V ولتاژ خروجی، توان خروجی 120W |
1 شرح:
هدف از این سند این است که مشخص نیازهای کاربردی یک منبع تغذیه سوئیچینگ 120W.
2 ویژگی های ورودی:
2.1 ولتاژ ورودی:
ولتاژ: 100 ~ 240VAC
تنوع محدوده: 90-264Vac
2.2 فرکانس ورودی:
فرکانس امتیاز: 50 / 60Hz قدرت
تغییرات فرکانس: 47-63Hz
2.3 ورودی فعلی:
2.0Amps حداکثر در هر ولتاژ ورودی و امتیاز، بار خروجی DC امتیاز.
2.4 هجومی کنونی:
120 شروع آمپر حداکثر سرد در ورودی 240VAC، با بار امتیاز و 25 ℃ محیط
2.5 برق جریان نشتی:
ورودی 0.75mA حداکثر At240Vac
3 ویژگی های خروجی:
خروجی 3.1 قدرت
ولتاژ | حداقل. بار | دارای رتبه. بار | حاضر بودن قدرت | توان خروجی |
19Vdc | 0.01A | 6.32A | 0.5W حداکثر | 120W |
3.2 بار ترکیبی / خط مقررات
ولتاژ | حداقل. بار | دارای رتبه. بار | تنظیم خط | تنظیم بار |
19Vdc | 0.01A | 6.32A | ± 1٪ | ± 5٪ |
3.3 موج دار شدن و سر و صدا:
تحت ولتاژ اسمی و بار اسمی، موج دار شدن و سر و صدا به شرح زیر است که اندازه گیری با حداکثر عرض باند از 20MHz و موازی 47uF / 0.1uF، عبور در نقطه تست متصل شده است.
ولتاژ موج دار شدن و سر و صدا (حداکثر)
+ 12VDC 190mV PP
3.4 روشن زمان تاخیر:
3Second حداکثر در ورودی 115VAC و خروجی حداکثر بار
3.5 زمان صعود:
40 میلی ثانیه حداکثر در ورودی 115VAC و خروجی حداکثر بار
3.6 نگه دارید تا زمان:
5 میلی ثانیه دقیقه در ورودی 115VAC و خروجی حداکثر بار
3.7 بهره وری:
80٪ min، در 115 ولتاژ ورودی / 230VAC، 1 / 4،1 / 2،3 / 4 و محاسبه بار کامل به طور متوسط بهره وری.
4 عملکرد حفاظت:
4.1 تست اتصال کوتاه:
منبع تغذیه خواهد بود خودکار در مواقع گسل اتصال کوتاه را حذف کنید.
4.2 بیش از حفاظت جریان:
منبع تغذیه خواهد بود خودکار بهبود زمانی که بیش از گسل فعلی را حذف کنید.
4.3 بیش از حفاظت جریان:
منبع تغذیه خودکار در مواقع گسل حذف 120٪ ~ 170٪.
5 REQUIREMET محیط زیست:
دما 5.1 عامل:
0 ℃ ~ 40 ℃، بار کامل، کارکرد عادی
5.2 دمای نگهداری: -20 ℃ 80 ℃ با بسته
5.3 رطوبت نسبی:
5٪ (0 ℃) ~ 90٪ (40 ℃) RH، 72Hrs، بار کامل، کار عادی.
5.4 لرزش:
1) عامل: IEC 721-3-3 3M3
5 ~ 9HZ، A = 1.5MM
(9 ~ 200Hz، شتاب 5M / S2)
2) حمل و نقل:
کمیسیون مستقل انتخابات 721-3-2 2M2
5-9Hz، A = جک 3.5mm
9 ~ 200Hz، شتاب = 5M / S2
200 ~ 500Hz، شتاب = 15M / S2
3) محورها، 10 سیکل در محور.
بدون آسیب دائمی ممکن است در طول آزمایش رخ می دهد.
که نمونه برای بازگرداندن به وضعیت اولیه خود پس از خاموش / در.
5.5 حذف بسته بندی شده:
1M دیوار سوار نوع و 760mm نوع دسکتاپ همانطور که در بالا توضیح داده شد.
سطح افقی متشکل از چوب های جنگلی حداقل چکشی 13mm ضخامت، نصب شده بر روی دو لایه از تخته سه لا هر 19mm تا 20mm ضخامت، تمام پشتیبانی شده در بتن یا معادل آن طبقه غیر انعطاف پذیر.
6 نیاز ایمنی:
6.1 ایمنی: توافق با TUV / GS- (EN60950-1)، CCC- (GB4943) AS / NZS: 60950-1، UL / فرهنگ (UL60950-1)
6.2 / قدرت دی الکتریک HI-POT:
اولیه به ثانویه: 1500VAC / 3.5mA / 60 ثانیه (3 ثانیه برای تولید) و یا 2121Vdc / 3.5mA / 60 ثانیه (3 ثانیه برای تولید)
مقاومت 6.3 عایق:
دقیقه 20MΩ. در اولیه به ثانویه اضافه کردن ولتاژ تست 500VDC
6.4 جریان نشتی
0.75mAmax. در 264Vac / 50Hz است
6.5 EMI استاندارد دارای محدودیت از
1) قوانین .Fcc کلاس part15 B
2) قوانین کلاس .EN55022 B
3) GB9254-1998، GB17625.1-2003
7 مورد نیاز مکانیکی:
7.1 ضمیمه:
اندازه منبع تغذیه: L170 X W72 X H41.5mm؛
7.2 کانکتور ورودی:
IEC-320-C14
8 طناب
9 برچسب
